Le déploiement de charges utiles de grande valeur telles que des scanners laser 3D, des instruments de topographie avancés et des capteurs LiDAR en altitude comporte des enjeux financiers et opérationnels élevés. Un seul renversement ou défaillance structurelle détruit des dizaines de milliers de dollars en matériel, entraîne une perte de données catastrophique et entraîne de graves retards dans les projets. Les chantiers offrent rarement des conditions idéales et contrôlées. Un terrain accidenté, une densité de sol variable, des charges de vent élevées, des risques liés aux services publics aériens, des vibrations du sol et des erreurs de l"opérateur introduisent de graves risques lors de l"extension d"un équipement lourd sur un mât motorisé. L"établissement d"un protocole d"installation standardisé, rigoureux et conforme à l"OSHA n"est pas négociable. Ce guide détaille les étapes techniques pour sécuriser la base, gérer le centre de gravité, atténuer les risques environnementaux et exécuter une opération en toute sécurité. Nous nous efforçons de garantir à la fois l’exactitude des données et la sécurité des équipements sur les sites complexes. Vous avez besoin d"un cadre fiable pour gérer ces variables efficacement.
L'évaluation du site et la cartographie des risques sont essentielles : la composition du sol, la pente, les risques aériens et les sources de vibrations locales dictent l'écartement des jambes requis, les méthodes d'ancrage et les zones d'exclusion avant le déballage de l'équipement.
Comprendre les limites de charge utile et de hauteur : la capacité de poids maximale diminue à mesure que le mât est étendu ; les opérateurs doivent respecter strictement les tableaux de charge et de vitesse du vent du fabricant.

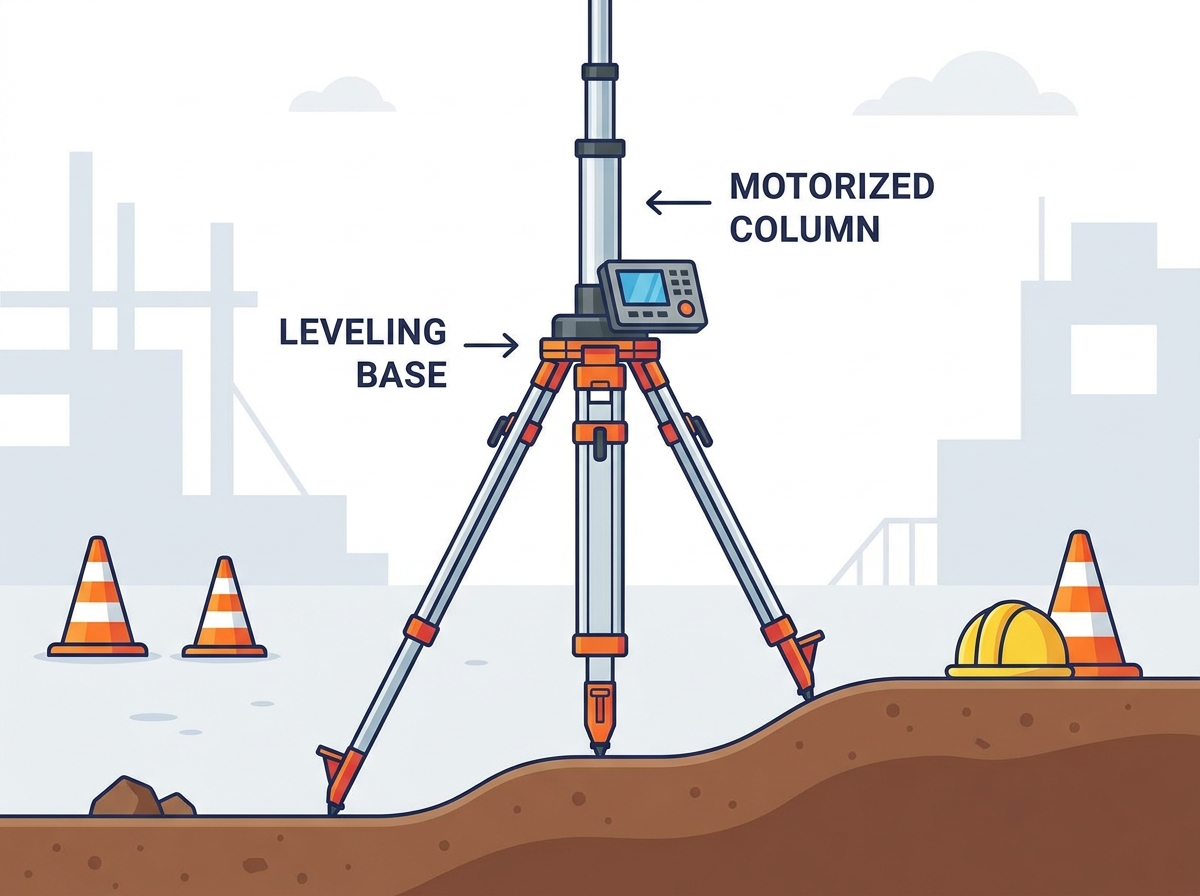

Le nivellement séquentiel empêche la liaison mécanique : la base du trépied doit être parfaitement nivelée et plombée avant que le mât motorisé ne soit engagé pour éviter les tensions sur le mécanisme d'entraînement, l'épuisement du moteur et la répartition du poids hors axe.
Exclure le personnel non autorisé : l'établissement de zones d'exclusion physique autour du système surélevé évite les chocs accidentels du personnel ou des machines légères qui pourraient compromettre la stabilité.
La redondance protège la charge utile : l'utilisation d'un système de trépied d'élévation motorisé équipé de commandes mécaniques manuelles, de colliers de verrouillage secondaires et d'arrêts d'urgence garantit la récupération de la charge utile en cas de panne de courant ou de matériel.
Les exigences de base pour un déploiement réussi se concentrent sur la stabilité structurelle, l’intégrité des données et la sécurité des opérateurs. La réduction et l’amortissement des vibrations sont essentiels pour maintenir la qualité des données. Les opérateurs doivent s"assurer que la structure structurelle supporte les charges dynamiques sans compromettre la sécurité du site. Vous devez établir des paramètres opérationnels clairs avant d’amener l’équipement sur le site. Cela comprend la définition de l"empreinte exacte requise pour la base du trépied et la vérification que la capacité portante au sol répond aux spécifications du fabricant. Nous vérifions toujours les prévisions météorologiques locales pour détecter les rafales de vent et les baisses de température qui pourraient affecter la durée de vie de la batterie ou la lubrification du moteur. Un déploiement réussi signifie que le mât s"étend en douceur, maintient sa position sans dérive et se rétracte en toute sécurité dans toutes les conditions prévues sur le site.
La physique des charges utiles élevées impose que le centre de gravité se déplace vers le haut à mesure que le mât s"étend. Les opérateurs calculent les hauteurs maximales de sécurité en fonction du poids de l"instrument spécifique et du coefficient de traînée du vent. Le dépassement de ces limites augmente considérablement le risque de basculement. Un scanner 3D lourd crée un bras de levier massif lorsqu’il est poussé jusqu’à l’extension maximale. Vous devez comprendre la relation inverse entre le poids de la charge utile et la hauteur autorisée du mât. Lorsque vous montez un capteur plus lourd, vous devez réduire la hauteur d"extension maximale pour maintenir un centre de gravité sûr. Nous utilisons des tableaux de charge pour déterminer la hauteur de fonctionnement sûre exacte pour chaque configuration de charge utile spécifique. Ignorer ces compromis conduit à une liaison mécanique, un balancement excessif et une défaillance catastrophique potentielle de la structure du mât.
Seuils de charge utile et de vitesse du vent | |||
Poids de la charge utile (lbs) | Hauteur d"extension maximale (pi) | Vent maximum soutenu (mph) | Exigence de haubanage |
|---|---|---|---|
10 - 20 | 30 | 25 | Facultatif |
21 - 35 | 20 | 15 | Obligatoire |
36 - 50 | 12 | 10 | Obligatoire |
Des seuils stricts pour un déploiement sûr doivent être établis avant la configuration. Celles-ci incluent les vitesses de vent maximales autorisées, qu"elles soient soutenues ou en rafales. Les plages de températures de fonctionnement affectent la puissance de la batterie et les lubrifiants du moteur, nécessitant une surveillance attentive. Les seuils de proximité des machines lourdes actives provoquant des vibrations du sol de forte amplitude doivent être maintenus. Les exigences de protection contre la pénétration (IP) pour le moteur, le contrôleur et les connexions d"alimentation du système garantissent un fonctionnement sûr par mauvais temps. Nous surveillons de près les températures ambiantes, car un froid extrême épaissit les lubrifiants pour engrenages, augmentant ainsi la contrainte du moteur pendant l"élévation. Une chaleur élevée peut provoquer un arrêt thermique de l"électronique de commande. Vous devez établir une base de référence pour les vibrations acceptables du sol. Si un rouleau vibrant fonctionne à moins de 100 pieds, les ondes de sol qui en résulteront remonteront le mât, détruisant les données du scanner et potentiellement desserrant les fixations mécaniques.
Scannez la zone à la recherche de lignes électriques aériennes, de branches d’arbres basses et d’obstructions structurelles. Définissez des distances de dégagement sûres, en maintenant un minimum de 10 pieds des lignes électriques jusqu"à 50 kV. Calculez la zone de rayon de chute en fonction de la hauteur maximale du mât déployé. Utilisez des cônes de sécurité, du ruban adhésif ou des barrières physiques pour empêcher le personnel et les véhicules légers de pénétrer dans l"empreinte pendant le fonctionnement. Identifiez et enregistrez les sources de vibrations actives, telles que les équipements d"excavation lourds, les batteurs de pieux ou les routes à fort trafic. Ces sources compromettent les vis d"ancrage, tassent le sol et provoquent une instabilité des données. Nous documentons toujours ces dangers sur le formulaire JHA quotidien. Vous devez appliquer strictement la zone d’exclusion. Aucune personne non autorisée ne doit marcher dans le rayon de chute lorsque le mât est élevé.
Identifiez toutes les lignes électriques aériennes et établissez une limite de dégagement minimum de 10 pieds.
Calculez le rayon de chute en ajoutant 5 pieds à la hauteur maximale étendue du mât.
Déployez des cônes haute visibilité et du ruban d’avertissement autour du rayon de chute calculé.
Enregistrez toutes les machines lourdes actives fonctionnant dans un rayon de 200 pieds.
Informez tout le personnel du site des limites de la zone d"exclusion lors de la réunion de sécurité du matin.
Différenciez les protocoles d"installation pour le béton ou l"asphalte stable par rapport au sol meuble, à la boue, au sable ou au gravier. Définissez l"angle d"inclinaison maximal de sécurité pour le déploiement du trépied. Utilisez des extensions de pieds personnalisées, des plates-formes de nivellement secondaires ou des blocs d"encoffrement pour niveler la tête du trépied sur des pentes abruptes. Spécifiez quand utiliser des piquets de sol robustes, des ancrages en béton, des sacs de sable ou des sangles de rétention robustes ancrées aux points structurels. Nous ne faisons jamais confiance à la terre végétale. Vous devez creuser jusqu"à obtention d"un sol de fondation ferme ou utiliser de grandes plaques d"écartement pour répartir la charge ponctuelle des pieds du trépied. Lorsque vous travaillez sur des pentes supérieures à 5 degrés, les réglages standards des jambes sont souvent insuffisants. Nous déployons des caissons techniques pour créer une zone de niveau pour la jambe de descente, garantissant que le bâti de base reste parfaitement horizontal avant même de toucher les vis de nivellement.
Décrire les normes de sécurité pour la manipulation d'assemblages motorisés lourds et intégrés à l'aide de protocoles de levage à deux personnes. Insistez sur une ergonomie de levage correcte pour éviter les blessures de l'opérateur pendant le transport du véhicule au point d'installation. Demandez aux opérateurs de vérifier que tous les verrous de transport, les pinces d'entraînement motorisées et les goupilles de sécurité sont entièrement engagés avant de transporter le trépied sur un terrain accidenté. Un système de trépied d’élévation motorisé est lourd et difficile à transporter. Nous exigeons le transport de deux personnes pour toute unité pesant plus de 50 livres. Vous devez maintenir le mât horizontal pendant le transport pour éviter toute extension accidentelle. Vérifiez que la batterie est retirée ou physiquement déconnectée pendant le transport pour éliminer le risque d'engagement accidentel du moteur. Nous utilisons des sacs de transport rembourrés dotés de poignées robustes pour maintenir une prise sûre tout en naviguant sur des terrains irréguliers.
Inspectez les engrenages motorisés, les courroies, les chaînes ou les entraînements à vis sans fin pour déceler la saleté, les copeaux de métal, l"usure ou le manque de lubrification. Vérifiez l’état de la batterie, les sorties de tension et l’intégrité physique des câbles. Assurez-vous que toutes les fiches à connexion rapide classées IP sont propres et exemptes d"eau, de particules ou de corrosion. Exigez une vérification physique et visuelle du couple de serrage de tous les colliers de verrouillage, des colliers de serrage, des vis de réglage et des filetages de montage avant de fixer une charge utile. Nous effectuons un test à sec du moteur avant de monter le scanner. Écoutez les bruits de grincement ou la tension inégale du moteur. Vous devez vérifier que le bouton d"arrêt d"urgence fonctionne correctement. Inspectez la courroie d’entraînement pour déceler des dents effilochées ou manquantes. Une ceinture cassée en pleine extension vous laisse avec une charge utile bloquée. Nous nettoyons tous les contacts électriques avec un spray spécialisé pour éviter les chutes de tension qui pourraient bloquer le moteur à mi-levée.
Mettez l"équipement à la terre lorsqu"il fonctionne dans des environnements hautement statiques, dans des climats désertiques secs ou à proximité d"installations à haute tension. Cela protège les composants électroniques sensibles et évite les chocs électriques. Nous enfonçons une tige de mise à la terre en cuivre à au moins trois pieds dans la terre près de la base du trépied. Connectez un fil de terre de gros calibre entre la tige et la cosse de terre désignée sur le châssis du trépied. Vous devez assurer le contact métal sur métal ; grattez toute peinture ou revêtement anodisé au point de connexion. L"accumulation d"électricité statique due au vent soufflant sur le mât étendu peut faire griller les circuits internes d"un scanner laser de 100 000 $. Nous testons la résistance de terre avec un multimètre avant de mettre le système sous tension. Si le sol est extrêmement sec, versez de l"eau autour du piquet de mise à la terre pour améliorer la conductivité.
Maximisez l"angle d"empreinte sans dépasser les limites structurelles des pieds du trépied pour garantir une base stable. Placez les jambes dans le sol en appuyant avec le poids du corps sur les éperons pour éviter qu"elles ne s"affaissent ou ne s"enfoncent pendant le fonctionnement. Nous écartons les jambes jusqu"à leur position verrouillée maximale pour tout déploiement de plus de 15 pieds. Vous devez enfoncer les pointes des pieds profondément dans le sol. Tenez-vous debout sur l’éperon de chaque jambe et appliquez tout votre poids jusqu’à ce que la pointe soit enfouie jusqu’à la garde. Si vous frappez un rocher, déplacez légèrement l"emplacement d"installation. Nous utilisons des patins en caoutchouc épais lors de l"installation sur du béton fini pour éviter de glisser et protéger la surface. Assurez-vous que la colonne centrale est à peu près d"aplomb à l"œil nu avant de passer au nivellement de précision.
Protocoles d"ancrage à la surface du sol | ||
Type de surface | Méthode d"ancrage | Plaque d"écartement requise ? |
|---|---|---|
Béton/Asphalte | Patins en caoutchouc, lest de sacs de sable (50 lb par jambe) | Non |
Sol compacté | Pointes de pied standard enfoncées jusqu"à la garde | Non |
Sable/gravier meuble | Pointes allongées, lest lourd de sacs de sable | Oui (12 x 12 pouces minimum) |
Boue/Argile Molle | Encoffrement technique, ancrages en terre profonde | Oui (24 x 24 pouces minimum) |
Utilisez les réglages manuels des pieds du trépied pour obtenir un niveau approximatif. Utilisez des embases, des niveaux à bulles intégrés ou des niveaux numériques intégrés pour garantir que le mât est parfaitement vertical avant l"élévation. L"élévation d"un mât hors axe introduit des risques mécaniques tels qu"une usure asymétrique, un grippage et un risque élevé de basculement. Permettez au trépied et à sa charge utile de précision de s"adapter aux températures ambiantes extérieures pour empêcher l"expansion ou la contraction du matériau de perturber le niveau initial. Nous consacrons plus de temps à cette étape. Vous devez ajuster les longueurs des jambes jusqu"à ce que la bulle circulaire soit parfaitement centrée. Ensuite, utilisez les vis de réglage fin sur l"embase pour une plomberie de précision. Nous laissons l’ensemble de l’installation reposer pendant 20 minutes à la lumière directe du soleil avant de procéder à une vérification finale du niveau. Les pieds en aluminium se dilatent à mesure qu"ils chauffent, ce qui fera sortir le mât d"aplomb si vous ne permettez pas l"acclimatation thermique.
Enfilez ou fixez solidement le scanner, la caméra ou le capteur sur la plaque de montage. Insistez sur l’utilisation obligatoire de câbles ou longes de rétention de sécurité secondaires. Acheminez les câbles d’alimentation, de communication et de commande le long du mât de manière symétrique. Assurez-vous que les câbles ont un serre-câble et un jeu adéquats, qu"ils ne s"accrochent pas aux colliers télescopiques et qu"ils sont positionnés de manière à éviter de décentrer le mât. Nous utilisons toujours une longe de sécurité en acier conçue pour supporter deux fois le poids de la charge utile. Attachez-le à un point dur structurel de la tête de mât, pas seulement à une poignée en plastique. Vous devez gérer les câbles avec soin lors de l"extension. Nous utilisons des sangles Velcro pour fixer le faisceau de câbles au mât tous les trois pieds. Laissez une boucle de service à la base pour s"adapter à toute la hauteur d"extension sans exercer de tension sur les connecteurs.
Maintenez une ligne de vue directe avec le mât et la charge utile à tout moment pendant le mouvement lorsque vous utilisez des télécommandes. Des vitesses d"élévation plus lentes et contrôlées sont nécessaires pour les charges utiles lourdes afin de minimiser le couple dynamique, le balancement et la liaison mécanique. Surveillez les signaux visuels, auditifs et tactiles comme le bourdonnement du moteur ou la déviation mineure du mât lorsque le mât atteint ses limites supérieures. Nous n"utilisons jamais le réglage de déplacement rapide lorsqu"un scanner lourd est monté. Vous devez mettre en drapeau les commandes du pendentif manuel pour initier le mouvement en douceur. Les démarrages et arrêts saccadés créent un effet de fouet en haut du mât. Écoutez le moteur. Si le pas chute de manière significative, le moteur lutte contre un blocage mécanique ou un poids excessif. Arrêtez immédiatement l"ascension et enquêtez. Nous gardons toujours une main au-dessus du bouton d’arrêt d’urgence lors de tout mouvement du mât.
Les charges de vent sur les charges utiles de grande surface induisent des forces de rotation sur le mât, compromettant la précision des données et l"intégrité structurelle. Revérifiez périodiquement les niveaux lors d"analyses de longue durée pour identifier le tassement du sol ou la dérive structurelle. Nous observons de près la charge utile à l’aide de jumelles pendant les premières minutes d’opération en hauteur. Vous devez rechercher tout mouvement de balancement ou de torsion rythmique. Si le scanner tourne légèrement d"avant en arrière, la charge du vent dépasse la rigidité en torsion des sections du mât. Abaissez immédiatement le mât. Nous plaçons un inclinomètre numérique sur la base moulée et le réglons pour déclencher une alarme si la base se déplace de plus de 0,1 degrés. Le tassement du sol se produit lentement, souvent provoqué par les micro-vibrations du moteur en marche ou par la circulation à proximité.
Définir les limites de hauteur exactes et les seuils de vitesse du vent qui imposent l"utilisation de systèmes de stabilisation secondaires par haubans. Ancrez et tendez les haubans uniformément à l’aide de tensiomètres, évitant ainsi les forces de traction inégales qui pourraient déformer la structure du mât. Nous déployons un système de haubans à trois points pour toute extension de plus de 20 pieds, quelles que soient les conditions de vent. Vous devez ancrer les câbles à un angle de 45 degrés par rapport au mât pour une stabilité optimale. Nous utilisons des ancrages de terre robustes enfoncés à deux pieds dans le sol. Fixez des tensiomètres en ligne à chaque fil. Vous devez tendre les trois fils simultanément et de manière égale. Une tension inégale fera sortir le mât de l’aplomb et provoquera un grippage important lorsque vous tenterez de le rétracter. Nous vérifions la tension toutes les heures, car les ancrages au sol peuvent glisser et les câbles peuvent s"étirer sous des charges de vent soutenues.
Fixez le collier de haubanage au point dur désigné sur la section supérieure du mât.
Sortez les trois haubans à intervalles de 120 degrés jusqu"à une distance égale à la hauteur d"extension prévue.
Enfoncez des ancrages de terre robustes dans le sol aux trois points d"ancrage.
Connectez les fils aux ancrages à l’aide de tendeurs et de tensiomètres en ligne.
Élevez le mât à la hauteur cible, puis serrez les tendeurs uniformément jusqu"à ce que les tensiomètres lisent la charge spécifiée par le fabricant.
Le déploiement sûr d"un système de trépied d"élévation motorisé dépend du contrôle de l"ensemble de l"environnement d"installation avant l"extension du mât. La stabilité du sol, la pente, les risques aériens, les conditions de vent, les sources de vibrations à proximité, le poids de la charge utile et la hauteur de l"extension doivent tous être évalués par rapport aux limites de fonctionnement du fabricant.
La base du trépied doit être entièrement déployée, solidement ancrée et précisément nivelée avant l"installation de la charge utile. Les câbles, les cordons de sécurité, les mécanismes de verrouillage, les connexions électriques et les commandes d"urgence doivent également être inspectés et disposés pour éviter un chargement décentré ou un accrochage pendant le mouvement.
Pendant le fonctionnement, le mât doit être levé et abaissé progressivement pendant que les opérateurs surveillent la tension du moteur, le balancement de la structure, le tassement du sol et les changements météorologiques. Les haubans et les zones d"exclusion offrent une protection supplémentaire pour les charges utiles élevées ou lourdes. Des performances fiables commencent par une base stable et des procédures opérationnelles disciplinées.
R : Des vitesses de vent élevées augmentent le risque de basculement et provoquent une torsion du mât. Consultez toujours les tableaux de vitesse du vent du fabricant et abaissez le mât si les seuils sont dépassés. Le vent crée un énorme bras de levier contre la charge utile élevée.
R : La mise à niveau séquentielle garantit que le mât est parfaitement d"aplomb. L"élévation d"un mât hors axe provoque une liaison mécanique, une répartition inégale du poids et un risque d"épuisement du moteur. Un mât à plomb garantit que le centre de gravité reste directement au-dessus de l"empreinte de la base.
R : Des haubans doivent être déployés lors de l"extension du mât à des altitudes élevées ou lors d"un fonctionnement à proximité des seuils de vitesse de vent maximale spécifiés par le fabricant. Nous les mandatons également lors du déploiement de charges utiles lourdes qui maximisent la capacité de charge du système.
R : Les vibrations du sol causées par les machines lourdes ou la circulation peuvent provoquer le tassement des pieds du trépied, compromettant le niveau et induisant une instabilité des données dans les charges utiles sensibles. Il peut également desserrer les attaches mécaniques au fil du temps.
R : Une zone d"exclusion empêche le personnel non autorisé et les machines légères de heurter accidentellement le trépied, garantissant ainsi la stabilité structurelle et la sécurité du site. Cela maintient également les travailleurs hors du rayon de chute en cas de panne catastrophique.
R : Vous devez utiliser de grandes plaques d"écartement ou des caissons en bois massif sous chaque pied du trépied pour répartir la charge ponctuelle. Les pointes de pied standard s"enfonceront dans la boue molle, ce qui fera dériver le mât hors d"aplomb.
