Les coûts opérationnels cachés dans la capture réelle proviennent souvent d’une seule variable négligée : le placement sous-optimal du scanner laser 3D. Lorsque les équipes de terrain s"appuient sur des trépieds statiques de hauteur standard dans des environnements complexes tels que des chantiers de construction actifs, des installations MEP denses ou des installations à plusieurs niveaux, elles créent par inadvertance des dépenses croissantes. Les élévations fixes génèrent des ombres de données et de mauvais angles d"incident. Ces limitations physiques dégradent la fidélité globale des ensembles de données, compliquent l"enregistrement des nuages de points et obligent les géomètres à exécuter des stations d"analyse excessives ou des nouvelles analyses coûteuses sur le terrain pour capturer la géométrie manquante.
Le réglage dynamique de la hauteur est une nécessité pour la capture professionnelle de la réalité. La transition de systèmes fixes ou à manivelle manuelle vers un trépied d'élévation motorisé réglable représente une mise à niveau essentielle pour les responsables de conception et de construction virtuelles et les sociétés d'arpentage. En contrôlant l'élévation exacte du scanner, les opérateurs éliminent les zones d'occlusion, optimisent la ligne de vue et sécurisent les données spatiales de haute précision et à grand volume requises pour les flux de travail modernes des jumeaux numériques.
La hauteur dicte la couverture : l"élévation d"un scanner modifie l"angle d"incidence, réduisant considérablement les ombres de données causées par les obstructions au niveau du sol et la géométrie complexe au-dessus.
Stabilité égale précision : l"extension de la hauteur du scanner introduit des risques de torsion et de vibration ; l"atténuation de la déviation n"est pas négociable pour l"enregistrement des nuages de points de qualité millimétrique.
Efficacité motorisée : un trépied d"élévation motorisé réglable réduit la fatigue physique, accélère les temps de configuration entre les stations de numérisation et permet une capture de données plus sûre dans des environnements dangereux ou confinés.
Visibilité et enregistrement des cibles : l"élévation du scanner améliore la ligne de vue des cibles d"enregistrement (sphères et damiers), garantissant ainsi des contraintes géométriques plus fortes lors de l"alignement de nuage à nuage et basé sur la cible.
Le retour sur investissement est lié à la réduction du balayage : le principal retour financier des systèmes d"élévation dynamique provient de la réduction du nombre total d"installations requises pour obtenir une couverture complète du site.
Le succès de la capture de la réalité dépend de trois critères principaux : une couverture spatiale complète, un bruit de données minimal et des tolérances d"enregistrement strictes. L’élévation du scanner dicte directement les performances sur les trois mesures. Lorsqu"un scanner fonctionne à la hauteur de l"œil humain standard, il interagit avec l"environnement à partir d"un point de vue très restreint. Cette limitation oblige les opérateurs à équilibrer la nécessité d"une couverture complète et les contraintes physiques du site. Vous vous retrouvez souvent avec une qualité de données compromise ou des plannings de terrain surchargés. Si vous scannez une salle mécanique à 1,5 mètre du pont, vous manquerez le haut des conduits et les supports. Vous devez déplacer le scanner cinq fois de plus juste pour voir ce qui se passe près du plafond.
La géométrie du balayage laser est fondamentalement liée à l"angle d"incidence. Lorsqu"une impulsion laser frappe une surface selon un angle raide et peu profond, l"empreinte résultante du faisceau laser s"allonge. Cet allongement diminue la densité ponctuelle et augmente le bruit. Cela rend presque impossible l’extraction d’arêtes précises ou d’écarts de surface. Si vous essayez de modéliser une dalle de béton pour en vérifier la planéité, un angle peu profond vous donne des données floues que le logiciel a du mal à interpréter.

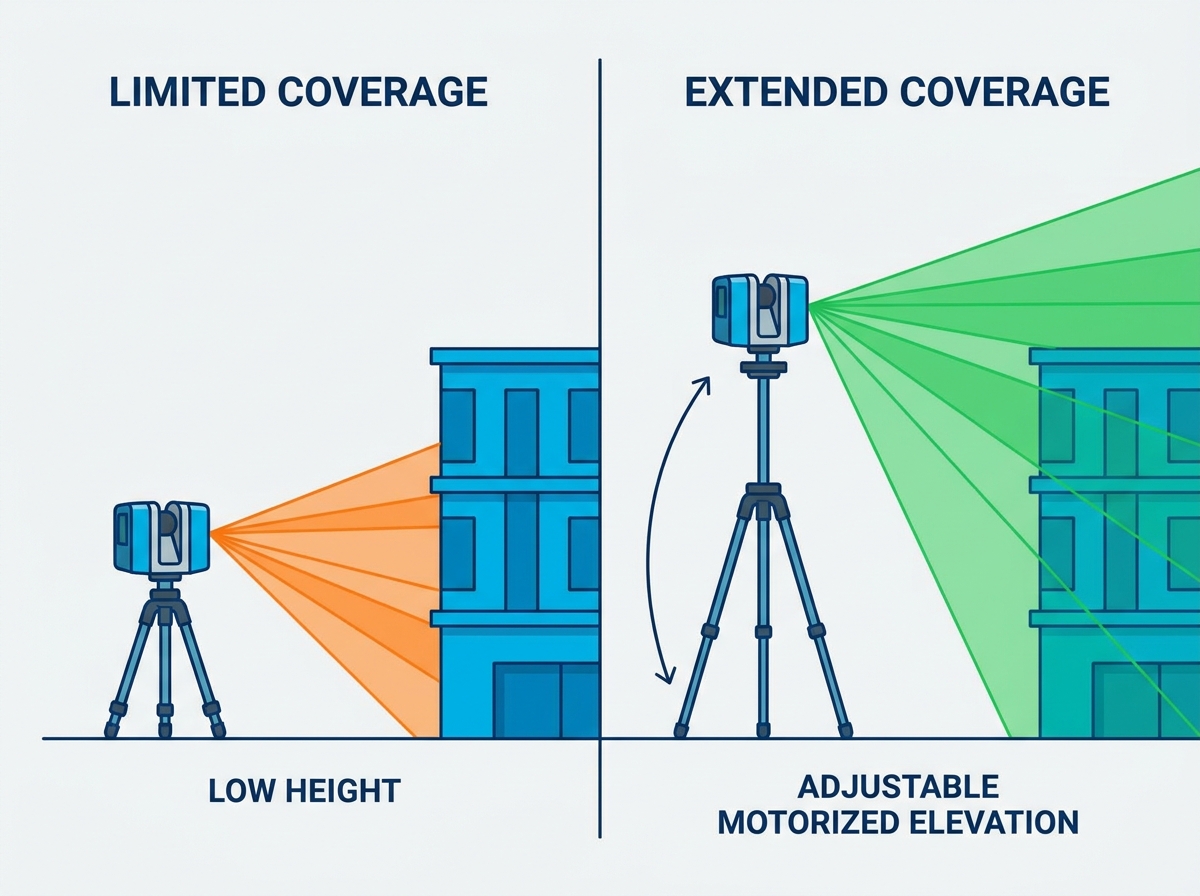

L"élévation du scanner modifie fondamentalement cette géométrie. En élevant le capteur, l"angle d"incidence par rapport aux systèmes MEP suspendus, à l"acier de construction et aux plafonds suspendus devient plus perpendiculaire. Une frappe perpendiculaire garantit une empreinte de faisceau plus étroite, des signaux de retour plus propres et une densité de points nettement plus élevée. Les angles d"incidence optimisés améliorent la réflectivité de la surface et les valeurs de retour d"intensité. Ces valeurs d"intensité pilotent des tâches de post-traitement automatisées, telles que la classification des matériaux et l"extraction de caractéristiques dans un logiciel de nuage de points. Vous obtenez des bords nets sur les poutres en acier et une définition claire sur les tuyaux en PVC.
L"encombrement au niveau du sol détruit la capture complète des données. Les machines, les matériaux de construction temporaires, les boîtes de gangs et les cloisons de séparation créent d"énormes vides de données. Nous appelons ces ombres. Étant donné que les scanners laser nécessitent une ligne de vue directe, tout objet situé entre le capteur et la surface cible bloque l"impulsion laser. Vous obtenez un espace vide dans le nuage de points.
La longueur d"une ombre de données est mathématiquement régie par la hauteur du scanner, la hauteur de l"obstruction et la distance qui les sépare. Une faible hauteur de scanner derrière un obstacle élevé produit une ombre longue et étendue. En augmentant l"élévation du scanner, les opérateurs surveillent efficacement l"encombrement au niveau du sol. Vous réduisez considérablement la zone d"occlusion et capturez la géométrie derrière l"obstacle sans avoir besoin de déplacer le trépied vers un nouvel emplacement. Ce réglage unique permet d"économiser des heures de travail sur le terrain sur un chantier encombré.
L"élévation du scanner résout les problèmes de couverture mais introduit des défis mécaniques complexes. L"extension d"un mât modifie le centre de gravité. Cela augmente la sensibilité de la charge utile aux forces externes. La charge du vent, les vibrations ambiantes du sol causées par les machines lourdes et la micro-torsion générée par le miroir rotatif à grande vitesse du scanner agissent tous sur la colonne étendue. Un scanner tournant à grande vitesse crée une force de rotation surprenante.
Si le mât du trépied manque de rigidité suffisante, ces forces provoquent des micro-vibrations au niveau du capteur. Dans le contexte d’un balayage millimétrique, même une fraction de degré de déviation se traduit par des erreurs de repérage macroscopiques. Ces erreurs se manifestent par des doubles parois, des conduites mal alignées et des nuages de points flous qui échouent aux contrôles de qualité. L’atténuation de la déflexion grâce à une ingénierie robuste n’est pas négociable lors d’opérations à des hauteurs étendues. Vous avez besoin d"une base solide comme le roc et d"un mât rigide pour que l"IMU reste heureuse.
Comprendre l"évolution du matériel de montage fournit une base nécessaire pour évaluer les systèmes d"élévation modernes. Chaque catégorie offre des avantages et des limites distincts en fonction des exigences spécifiques de l"environnement de numérisation. Les équipes de terrain doivent savoir exactement quel outil convient à leur tâche.
Type de trépied | Hauteur maximale | Avantage principal | Limite principale | Meilleur cas d"utilisation |
|---|---|---|---|---|
Hauteur fixe standard | ~2 mètres | Installation légère et rapide | Observation sévère des données | Sites civils plats et ouverts |
Mât à manivelle manuelle | ~4 mètres | Portée verticale accrue | Fatigue physique, mouvements saccadés | Scans occasionnels en plongée |
Élévation motorisée | 5+ mètres | Fonctionnement fluide et à distance | Poids de transport plus lourd | MEP dense, installations complexes |
Les trépieds d"arpentage standard restent la solution de montage la plus courante. Ils sont très stables, économiques, légers et permettent un déploiement rapide. Leur principale limite est la hauteur. Plafonnés à environ 1,5 à 2 mètres, ils obligent les opérateurs à exécuter beaucoup plus de stations de balayage pour contourner les obstacles. Dans les environnements industriels ou MEP, le fait de s"appuyer uniquement sur des trépieds à hauteur fixe garantit des taux d"ombrage élevés. Vous passerez des jours à faire ce qui devrait prendre des heures juste pour avoir une vue dégagée autour des conduits.
Les mâts à manivelle manuelle répondent aux limitations de hauteur des trépieds standard. Ils permettent aux capteurs d"atteindre des altitudes de 4 à 5 mètres. Les mécanismes sont relativement simples, mais ils présentent des défis opérationnels. Faire monter un scanner terrestre lourd à la hauteur maximale est physiquement exigeant et lent. Des réglages manuels saccadés provoquent un glissement de calibrage du scanner ou perturbent le niveau de configuration. Les mâts manuels nécessitent que l"opérateur soit physiquement présent à la base. Cela élimine la possibilité d"un fonctionnement à distance dans des zones dangereuses ou à proximité d"un trafic actif.
Les systèmes motorisés utilisent des entraînements électriques pour fournir un réglage vertical fluide et continu. Ils disposent de capacités de charge utile élevées adaptées aux scanners terrestres lourds. Ils offrent un fonctionnement à distance via des applications mobiles ou des contrôleurs sans fil. Les modèles avancés facilitent à la fois la numérisation en hauteur et la numérisation inversée pour les environnements souterrains tels que les regards. Ils nécessitent un investissement initial plus élevé et introduisent la gestion de la batterie dans le flux de travail. Toutefois, les gains d’efficacité et l’amélioration de la qualité des données dépassent de loin les compromis logistiques. Vous appuyez sur un bouton, le scanner monte en douceur et vous obtenez les données.
La principale considération consiste à adapter la capacité de levage du trépied au poids spécifique de la flotte de scanners 3D. Les scanners légers pèsent moins de 5 kg. Les scanners terrestres robustes à longue portée dépassent les 15 kg. Un moteur sous-alimenté calera ou tombera en panne prématurément. Un mât surchargé souffre d’une déviation dangereuse. Les opérateurs doivent vérifier la compatibilité avec les adaptateurs de montage standard, tels que l"omniprésent filetage 5/8" x 11. Assurez-vous de la présence de mécanismes de verrouillage sécurisés à dégagement rapide pour éviter les chutes accidentelles de la charge utile. Une chute de scanner est un échec catastrophique du projet.
L"intégrité structurelle du mât dicte la qualité du nuage de points résultant. Les mâts en fibre de carbone à plusieurs sections offrent des coefficients d"amortissement des vibrations supérieurs et des rapports résistance/poids élevés. Ils sont idéaux pour une numérisation de précision. L"aluminium structurel renforcé offre une robustesse exceptionnelle pour les environnements de construction difficiles. Les géomètres doivent analyser la tolérance mécanique des joints de colonnes. Tout jeu latéral ou torsion pendant la rotation à grande vitesse du miroir du scanner corrompt les données. Le trépied doit présenter d"excellentes caractéristiques d"amortissement pour garantir la stabilité de l"unité de mesure inertielle interne du scanner.
La mécanique interne du système de levage détermine sa fiabilité et sa précision. Les entraînements par courroie de précision offrent un fonctionnement fluide et silencieux. Les engrenages à vis sans fin offrent un immense couple de levage et des capacités de freinage naturelles. Les dispositifs de sécurité sont primordiaux. Le système doit comprendre des engrenages autobloquants ou des freins à sécurité intégrée pour empêcher les chutes soudaines de la charge utile en cas de perte de puissance. Les arrêts d"urgence et les capteurs d"obstacles protègent davantage le matériel de numérisation coûteux. Les interfaces de contrôle doivent offrir de la flexibilité. Recherchez des pendentifs physiques, des télécommandes sans fil et des intégrations complètes d"applications mobiles pour les réglages à distance.
Les ascenseurs motorisés nécessitent des sources d’énergie dédiées. Les équipes sur le terrain doivent évaluer les mesures de consommation d"énergie dans des conditions de charge utile maximale pour déterminer la véritable autonomie sur le terrain. La chimie des batteries joue un rôle essentiel. Le lithium-ion et le lithium fer phosphate offrent une densité énergétique élevée, mais leurs performances se dégradent par temps extrêmement froid. Les systèmes dotés de batteries remplaçables à chaud permettent un fonctionnement ininterrompu tout au long d"une journée de travail complète. Vous éliminez les temps d’arrêt associés à la recharge. Ayez toujours des batteries de rechange dans votre kit de terrain.
Les chantiers de construction et les installations industrielles exposent les équipements à des éléments agressifs. Les composants motorisés, les batteries et les unités de commande doivent avoir des indices de protection appropriés. Un indice IP54 offre une protection de base contre la poussière et les projections d"eau. Cela convient à la plupart des environnements intérieurs ou extérieurs doux. En cas de fortes pluies, d"environnements côtiers ou de poussières très abrasives, un indice IP65 ou supérieur est nécessaire. Vous souhaitez éviter une panne mécanique ou électrique prématurée lorsque vous travaillez dans des coulées de béton actives ou dans des zones de démolition poussiéreuses.
L’avantage financier le plus immédiat de l’élévation dynamique est la réduction drastique du nombre de stations de balayage total. Le fait d"élever le scanner pour voir par-dessus les rayonnages d"entrepôt actifs, les conduites complexes ou les barrières de construction temporaires permet aux équipes de terrain de capturer plus de géométrie par configuration. Cela élimine le processus fastidieux consistant à démonter le trépied, à le déplacer de quelques mètres et à le remettre en place pour capturer une zone sombre. Moins d’analyses sur le terrain équivaut directement à une réduction du temps de traitement back-end. Vous disposez de moins de nuages de points à nettoyer, enregistrer et coloriser dans vos plateformes logicielles.
La variation dynamique de la hauteur renforce la géométrie de l"ensemble du réseau de numérisation. Le positionnement du scanner à différentes altitudes sur des configurations séquentielles permet aux opérateurs de capturer des cibles d"enregistrement sur divers plans verticaux. Cette dispersion verticale des cibles évite les dérapages d"alignement et les erreurs de rotation. Ces erreurs se produisent fréquemment dans de longs couloirs sans relief ou dans de vastes espaces ouverts. Une géométrie cible plus solide garantit un alignement cloud à cloud plus serré. Cela réduit le besoin d’intervention manuelle pendant le post-traitement. Votre logiciel d’enregistrement rassemblera les nuages beaucoup plus rapidement.
Le levage manuel de scanners lourds sur une période de dix heures entraîne une fatigue de l"opérateur et augmente le risque de blessures sur le lieu de travail. Le levage motorisé offre des avantages ergonomiques significatifs. Il réduit les tensions au dos et préserve la santé physique des équipes de terrain. Les capacités d"élévation à distance améliorent la sécurité dans les environnements dangereux. Les opérateurs déploient le scanner à proximité de routes actives, sur des plates-formes industrielles surélevées, ou l"inversent en trous d"homme et en services publics humides. Vous capturez les données sans nécessiter de protocoles dangereux d’entrée dans des espaces confinés.
L’utilisation d’un scanner en extension maximale dans des environnements extérieurs expose le système à une charge de vent importante. Les vents violents provoquent le balancement du scanner. Cela corrompt le nuage de points, entraîne des échecs d’enregistrement ou fait basculer l’équipement. Les équipes de terrain doivent suivre des étapes de déploiement strictes pour atténuer ce risque.
Évaluez la vitesse du vent ambiant à l’aide d’un anémomètre portatif avant d’étendre le mât.
Déployez des stabilisateurs robustes pour élargir l"empreinte du trépied et abaisser le centre de gravité.
Ancrez les pieds du trépied avec de lourds sacs de sable, en vous assurant que le poids repose directement sur les pieds.
Fixez les kits de stabilisation par haubans à la section supérieure du mât et ancrez-les fermement au sol.
Arrêtez toutes les opérations de balayage et abaissez le mât si les rafales de vent dépassent 15 mph.
Les systèmes motorisés sont sensibles à la contamination de l’environnement. La poussière, les particules et l"humidité du béton compromettent l"entraînement motorisé, bloquent les joints télescopiques ou encrassent les contacts électriques. Le maintien de la fiabilité sur le terrain nécessite un programme de maintenance préventive strict. Les équipes doivent régulièrement nettoyer les rails de guidage, vérifier la tension des courroies et lubrifier les éléments mécaniques non étanches. Utilisez des manchons de protection en néoprène sur les joints du mât pendant le fonctionnement. Cela empêche la poussière abrasive de pénétrer dans les mécanismes et de broyer les engrenages.
Les colonnes motorisées et les ensembles d"entraînement sont sensibles aux dommages causés par les chocs lors du transport dans des véhicules utilitaires. L"atténuation nécessite d"investir dans des valises de transport rigides moulées sur mesure avec des inserts en mousse haute densité. Lorsqu"ils voyagent par avion, les équipages doivent respecter strictement les protocoles de conformité de la FAA concernant le transport de batteries lithium-ion de haute capacité. L’engagement du verrou de transport standardisé doit être vérifié avant de déplacer l’équipement. Vous devez éviter les dommages internes aux engrenages d"entraînement lorsque vous rebondissez sur un chemin d"accès en terre battue.
Les trépieds standard à hauteur fixe ne conviennent pas aux environnements exigeants. Les projets complexes de capture de la réalité nécessitent une élévation dynamique pour équilibrer la couverture spatiale complète, la précision des données au millimètre près et l’efficacité globale du terrain. La manipulation de l"angle d"incidence du scanner et l"élimination des zones d"occlusion ont un impact direct sur la qualité du livrable numérique final. Faire correspondre le matériel à vos réalités opérationnelles spécifiques garantit une utilité et une longévité maximales.
Auditez vos trois projets d’analyse les plus récents pour identifier les ombres de données et calculer les heures exactes consacrées aux nouvelles analyses sur le terrain.
Faites l"inventaire de votre flotte de scanners actuelle pour déterminer le poids de charge utile maximum requis pour un nouveau système d"élévation.
Développez un protocole de terrain standardisé pour l’atténuation de la charge de vent et le déploiement à hauteur maximale en fonction de vos conditions météorologiques régionales spécifiques.
Contactez-nous pour demander une démonstration technique et tester un système motorisé dans les conditions spécifiques de votre site.
R : La hauteur optimale dépend de l’environnement spécifique du site. Pour les zones plates et dégagées, un placement standard à hauteur des yeux, à environ 1,5 à 2 mètres, est suffisant. Dans des environnements denses avec un fort encombrement au sol ou un routage mécanique aérien complexe, l"élévation du scanner à 3 ou 4 mètres améliore les angles d"incident et réduit considérablement les ombres des données.
R : Cela peut affecter négativement la précision si le trépied manque de stabilité. Les trépieds motorisés de haute qualité sont conçus avec des matériaux rigides et un amortissement des vibrations pour éviter toute déviation. Une stabilisation adéquate garantit que l"IMU du scanner ne soit pas perturbée, conservant ainsi une précision millimétrique pendant le fonctionnement.
R : Les capacités de charge utile varient considérablement selon le modèle. Les trépieds motorisés légers supportent 5 kg à 10 kg. Les modèles robustes conçus pour les grands scanners laser terrestres peuvent supporter des charges utiles supérieures à 15 kg à 20 kg en toute sécurité sans caler le moteur ni plier le mât.
R : La stabilisation nécessite d"abaisser le centre de gravité et de sécuriser la base. Les opérateurs doivent placer de lourds sacs de sable sur les pieds du trépied, déployer des stabilisateurs larges et fixer des kits de haubans au mât supérieur pour éviter les balancements et les micro-vibrations.
R : Oui, de nombreux trépieds motorisés avancés sont dotés d"adaptateurs de montage spécialisés et de systèmes d"entraînement réversibles. Ceux-ci permettent aux scanners d"être abaissés en toute sécurité dans des trous d"homme, des services publics humides ou des réservoirs, éliminant ainsi complètement le besoin d"entrer dans un espace confiné dangereux.
