Les vitesses de capture des données terrestres par balayage laser atteignent des millions de points par seconde, mais la configuration physique de l"équipement et les réglages manuels de l"élévation restent les principaux goulots d"étranglement dans les opérations sur le terrain. Les géomètres sont confrontés à de fortes frictions opérationnelles lors du déploiement de trépieds manuels robustes dans des environnements complexes, à haut risque ou à plusieurs niveaux comme les salles MEP, les installations industrielles et les chantiers de construction actifs. Le temps perdu à cause du démarrage manuel, des obstructions de la ligne de vue et de la fatigue physique de l"opérateur due à la manipulation de lourdes charges utiles en hauteur limite considérablement la productivité quotidienne.

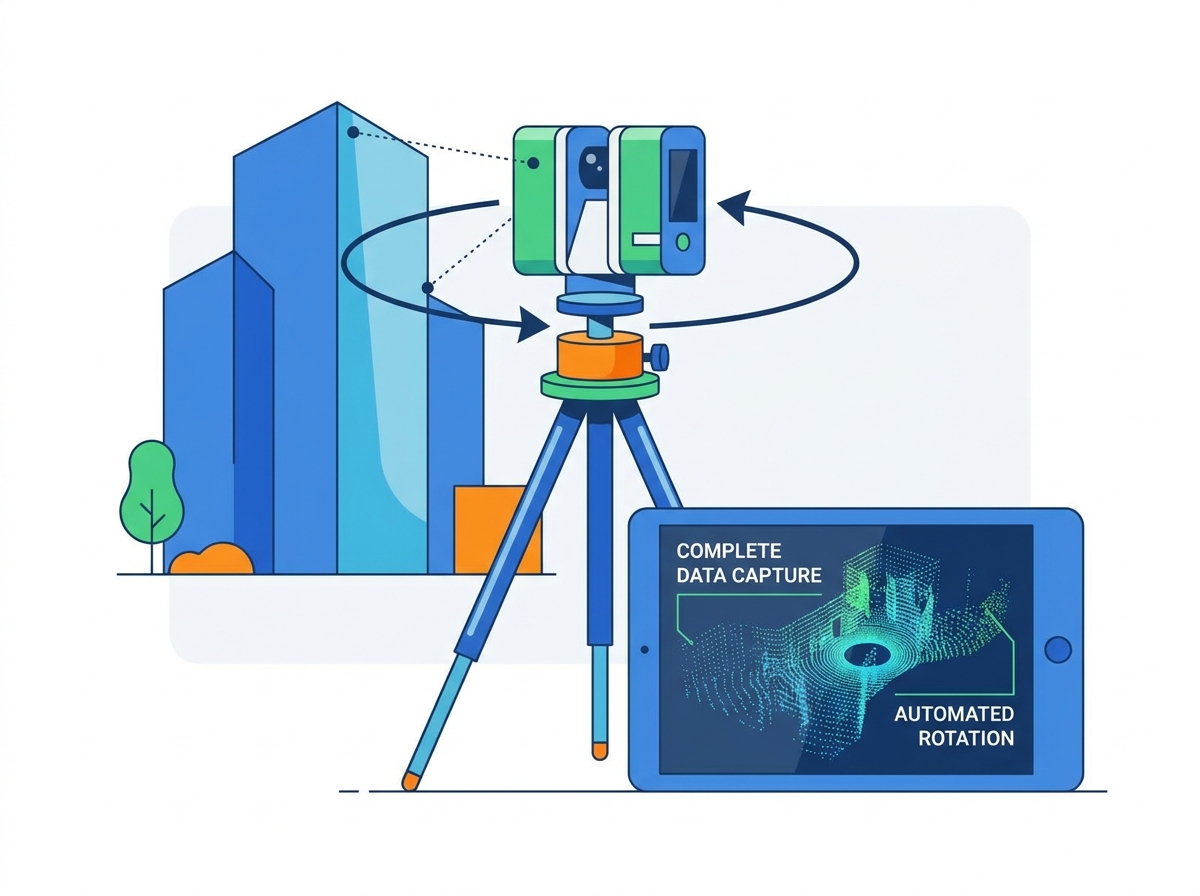

Pour surmonter ces limitations physiques, une mise à niveau du matériel de terrain est nécessaire. L’intégration d’un trépied motorisé spécialisé pour la numérisation laser 3D supprime complètement le goulot d’étranglement. Cet équipement transforme les réglages manuels de la hauteur en un processus automatisé à un seul opérateur. En supprimant la contrainte physique liée au levage manuel, les équipes de terrain augmentent directement les volumes de numérisation quotidiens, protègent le matériel optique coûteux contre les chutes accidentelles et garantissent une acquisition de données de haute précision sur des topographies difficiles.
Réduction du temps de configuration : les trépieds motorisés éliminent les itérations de démarrage physique et de mise à niveau manuelle, réduisant ainsi les temps de configuration et de réglage par station jusqu"à 50 %, ce qui se traduit par un nombre de numérisations quotidiennes nettement plus élevé.
Sécurité améliorée de l"équipement : un contrôle d"élévation automatisé et fluide et des systèmes de freinage antichute intégrés atténuent le risque de chute accidentelle ou de mouvements saccadés lors de la manipulation de scanners laser 3D de grande valeur.
Ligne de vue et réduction des ombres : les réglages de hauteur par bouton-poussoir et télécommandés permettent aux opérateurs de balayer facilement au-dessus des obstacles (par exemple, plafonds suspendus, poutres structurelles, tuyauterie industrielle) sans démonter, déplacer et remettre à niveau l"installation.
Opérations sur le terrain à distance : la télécommande RF ou la connectivité de l"application Bluetooth permettent aux opérateurs de déclencher des changements d"élévation à une distance sûre, en retirant l"utilisateur du champ de vision du scan et en éliminant les vibrations induites par l"homme pendant la capture des données.
Justification du retour sur investissement : les dépenses d"investissement initiales sont rapidement compensées par des heures de terrain réduites, permettant des flux de travail à opérateur unique et des délais d"exécution plus rapides dans les applications VDC, BIM et d"ingénierie structurelle.
L"élévation manuelle de scanners lourds à l"aide de trépieds traditionnels à manivelle, pneumatiques ou à verrouillage par friction impose un lourd tribut physique aux opérateurs sur le terrain. Des appareils tels que le Leica RTC360, le Trimble X7, le Faro Focus et le Z+F Imager sont lourds, surtout lorsqu"ils sont combinés avec des embases robustes et des batteries externes. Forcer un opérateur à soulever à plusieurs reprises une lourde charge utile provoque une fatigue sévère sur un quart de travail de huit heures. Cet effort physique ralentit l"opérateur et augmente le risque d"erreurs de manipulation lors des phases de montage et de démontage.
Au-delà de la fatigue physique, les trépieds manuels introduisent de graves inefficacités en matière de mise à niveau. Chaque fois qu"un opérateur ajuste la hauteur à l"aide d"un collier de verrouillage manuel ou d"un système de manivelle, la base du trépied subit un couple de torsion. Ce mouvement déplace le centre de gravité et fait souvent tomber l’ensemble de l’installation hors de niveau. L"opérateur doit alors passer de précieuses minutes à remettre à niveau la bulle ou l"inclinomètre numérique avant de lancer le scan suivant. Lorsqu"elles sont multipliées sur cinquante ou soixante configurations en une seule journée, ces minutes perdues se transforment en heures de production perdues.
Les risques pour la sécurité physique présentent une autre limite majeure. Lors de la capture de services publics aériens, de hauts plafonds ou de structures en acier complexes, les opérateurs se tiennent souvent sur des échelles ou des échafaudages pour régler manuellement la hauteur du scanner. Élever un instrument optique lourd et coûteux tout en restant en équilibre sur une échelle présente de graves risques de chute et de chute d"équipement. Cette pratique viole de nombreux protocoles stricts de sécurité du site et expose les sociétés de géomètres à des responsabilités inutiles.
Un flux de travail de numérisation efficace repose sur la maximisation du nombre de numérisations réussies par heure tout en maintenant une précision stricte de l"enregistrement des nuages de points. Chaque minute passée à lutter avec les pieds du trépied ou à lancer manuellement une colonne centrale est une minute pendant laquelle le scanner ne capture pas de données. Les flux de travail modernes exigent un équipement qui minimise la fatigue de l"opérateur et élimine complètement les risques pour la sécurité physique de l"équation. L’objectif est de maintenir le scanner en mouvement et de capturer des données en continu.
Pour justifier les mises à niveau matérielles, les équipes de terrain doivent établir des mesures de référence claires. Une configuration manuelle standard, comprenant la mise à niveau, l"élévation et la remise à niveau, peut prendre jusqu"à cinq minutes par station dans des environnements complexes. La mise à niveau vers des systèmes d"élévation automatisés devrait réduire ce temps de configuration et d"ajustement à moins de deux minutes par station. Atteindre cet indicateur permet à un seul opérateur d"augmenter son nombre d"analyses quotidiennes de trente à quarante pour cent, modifiant fondamentalement les délais et la rentabilité du projet.
Mesure du flux de travail | Trépied manuel robuste | Système de trépied motorisé |
|---|---|---|
Temps d"installation moyen | 4 à 6 minutes par station | 1 à 2 minutes par station |
Rétention de nivellement | Nécessite un renivellement après un changement de hauteur | Maintient le niveau pendant l"élévation |
Fatigue de l"opérateur | Élevé (démarrage manuel de charges utiles lourdes) | Faible (fonctionnement par bouton-poussoir) |
Risque de sécurité en hauteur | Élevé (nécessite des échelles/échafaudages) | Faible (opération à distance depuis le sol) |
Les colonnes motorisées permettent des réglages de hauteur verticaux continus, précis et reproductibles. Les opérateurs peuvent facilement élever le scanner pour capturer des données au-dessus d"obstacles tels que des conduits de CVC, des barrières de construction temporaires ou des réseaux de tuyauterie complexes sans jamais déplacer la base du trépied. Cette capacité est essentielle dans les environnements industriels denses où il est notoirement difficile de trouver une ligne de vue dégagée. En appuyant simplement sur un bouton, le scanner s"élève en douceur au-dessus de l"obstruction visuelle.
La capture de plusieurs altitudes précises à partir d"une seule station améliore considérablement la qualité globale du nuage de points. Un opérateur peut lancer une analyse au niveau du sol, élever la colonne au niveau des yeux pour une deuxième analyse, et enfin l"étendre jusqu"au niveau du plénum du plafond pour une troisième. Cette approche multi-élévation à partir d"une seule coordonnée fixe améliore la densité des nuages de points, réduit les ombres de données derrière une géométrie complexe et simplifie l"enregistrement cible à cible dans le logiciel de post-traitement.
Les télécommandes RF et les intégrations d"applications pour smartphone qui pilotent la colonne motorisée offrent une immense valeur sur le terrain. Les opérateurs n"ont plus besoin de se tenir directement à côté de l"instrument pendant son élévation. Ils peuvent déclencher des ajustements de hauteur et lancer des analyses depuis une pièce adjacente ou derrière une colonne structurelle. Cette fonctionnalité à distance garantit que l"opérateur n"apparaît jamais dans les données numérisées, éliminant ainsi le besoin de nettoyer les artefacts humains pendant la phase de rédaction.
Les changements d"altitude à distance permettent également aux opérateurs de rester totalement à l"écart des zones dangereuses. Lors de la numérisation de routes actives, de structures instables ou de sous-stations à haute tension, l"opérateur peut positionner le trépied, se retirer à une distance de sécurité et régler la hauteur du scanner à distance. Cette séparation de sécurité est une exigence obligatoire sur de nombreux sites industriels très réglementés.
De plus, le fonctionnement à distance élimine les micro-vibrations induites par l’homme. L"opérateur ne touchant pas le trépied pour le monter ou l"abaisser, le scanner reste parfaitement stable. La colonne motorisée glisse en position, s"arrête en douceur et permet au compensateur interne du scanner de se stabiliser immédiatement, garantissant ainsi une précision maximale des données.
Les systèmes de levage motorisés s"appuient sur une mécanique robuste, telle que des engrenages à vis sans fin et des actionneurs linéaires robustes, pour soulever et abaisser en toute sécurité des charges utiles dépassant 15 à 20 kilogrammes. Ces systèmes mécaniques sont spécialement conçus pour gérer le poids hors axe et les forces de rotation générées par les scanners laser terrestres modernes. Les moteurs fournissent un couple constant, garantissant que la colonne ne cale pas ou ne tremble pas lors du levage d"instruments lourds.
Des mécanismes de sécurité intégrés protègent le matériel de grande valeur. Les engrenages de verrouillage automatique garantissent que la colonne ne peut pas reculer ou s"effondrer sous le poids. Des embrayages à friction sont intégrés à la transmission pour éviter une panne du moteur ou des dommages au scanner si la colonne heurte accidentellement un obstacle aérien comme une poutre de plafond ou un tuyau bas. Les freins de sécurité antichute fournissent une dernière couche de sécurité physique, verrouillant instantanément la colonne en place en cas de panne mécanique.
Minimiser la manipulation manuelle d’équipements de numérisation de grande valeur en hauteur réduit directement les risques de responsabilité et d’assurance. Lorsque les opérateurs n’ont pas besoin de soulever physiquement un lourd scanner au-dessus de leur tête tout en se tenant sur un sol inégal, le risque de chute catastrophique tombe presque à zéro. Les assureurs considèrent souvent les systèmes de levage automatisés comme une stratégie proactive d’atténuation des risques.
Coordination BIM/MEP : la numérisation au-dessus des plafonds suspendus et à l"intérieur de puits de service étroits devient un processus rationalisé. Les opérateurs peuvent élever le scanner à travers les dalles du plafond sans construire d"échafaudage ni utiliser d"élévateurs à ciseaux.
Cerclage et étalonnage des réservoirs de stockage (API 650/653) : L"élévation des scanners à travers les passages d"homme et les structures internes permet en toute sécurité d"effectuer des calculs volumétriques et une analyse de déformation précis sans nécessiter l"entrée d"un espace confiné pour l"opérateur.
Cartographie des infrastructures et médico-légale : le fait de surmonter les obstacles en bordure de route, les changements d"altitude du terrain ou de capturer rapidement les dégagements des ponts aériens maintient les équipes de terrain hors des voies de circulation actives et accélère la collecte de données.
Faire correspondre les charges utiles du trépied avec les poids spécifiques du scanner est la première étape de l"évaluation du matériel. Vous devez tenir compte du poids total déployé, qui comprend le corps du scanner, les batteries internes, les adaptateurs à dégagement rapide robustes et toutes les caméras panoramiques externes ou prismes de ciblage. La sélection d"un trépied avec une capacité de charge utile qui correspond à peine au poids de votre scanner entraînera une sollicitation du moteur et une durée de vie réduite de la batterie. Choisissez toujours un système avec une charge utile au moins vingt pour cent supérieure à votre poids maximum déployé.
Les normes de filetage de montage déterminent la manière dont le scanner se fixe à la colonne motorisée. La plupart des systèmes professionnels utilisent un support fileté standard 5/8" x 11 ou des adaptateurs à montage rapide exclusifs. La stabilité structurelle de la plaque de montage est essentielle ; elle doit être usinée à partir d"aluminium ou d"acier solide pour éviter toute flexion. Toute flexion au point de montage amplifiera les vibrations et dégradera la précision du nuage de points.
L"intégrité structurelle de la colonne motorisée a un impact direct sur les micro-vibrations et le balancement induit par le vent pendant le processus de numérisation. Les colonnes fabriquées en fibre de carbone à paroi épaisse ou en aluminium anodisé dur offrent les meilleurs rapports rigidité/poids. La fibre de carbone offre d"excellentes propriétés d"amortissement des vibrations, permettant au scanner de se stabiliser plus rapidement après des changements d"altitude, tandis que l"aluminium offre une résistance supérieure aux impacts contondants dans les environnements industriels difficiles.
La rigidité en torsion du trépied est directement liée à la réduction des erreurs de repérage dans les logiciels de post-traitement comme Leica Cyclone, Faro Scene ou Trimble RealWorks. Si le trépied se tord légèrement lorsque le scanner tourne à grande vitesse, le nuage de points résultant présentera une dérive rotationnelle. Un trépied motorisé de haute qualité utilise des rails de guidage à tolérance serrée et des segments de colonne imbriqués pour éliminer complètement le jeu de rotation.
Les accessoires de stabilisation améliorent encore la précision des données. Les verrous de jambe à double pince empêchent le glissement des jambes sous de lourdes charges. Des renforts de jambe et des fils de maintien robustes sécurisent la base du trépied contre les vents violents sur les sites ouverts. Les pieds échangeables sont obligatoires ; les opérateurs ont besoin de pointes métalliques pointues pour ancrer le trépied dans le sol ou le gravier, ainsi que de coussinets en caoutchouc amortisseurs de vibrations pour isoler l"installation des vibrations du sol sur les dalles de béton.
L’alimentation de la colonne motorisée nécessite des systèmes électriques robustes. Les équipes de terrain doivent évaluer les différences entre les batteries rechargeables internes et les blocs d"alimentation externes 12 V/24 V. Les batteries internes offrent une configuration plus propre, sans câbles exposés susceptibles de s"accrocher aux débris, mais elles limitent la durée de fonctionnement. Les blocs d"alimentation externes offrent des durées de fonctionnement prolongées et peuvent souvent être remplacés rapidement sans perturber la configuration du trépied.
La durée d’exécution en fonctionnement continu est une spécification critique. Les fabricants évaluent généralement la durée de vie de la batterie en fonction du nombre de cycles complets d"extension et de rétraction sous charge utile maximale, plutôt que d"heures de fonctionnement. Un système fiable doit garantir suffisamment de cycles pour effectuer une journée complète de numérisation avec une seule charge. Les cycles de charge et la dégradation de la batterie au fil du temps doivent également être pris en compte dans le programme de maintenance.
Pour garantir des opérations de numérisation ininterrompues pendant une journée entière sur des sites distants, des batteries remplaçables à chaud sont fortement recommandées. Si la batterie s"épuise en cours de numérisation, l"opérateur peut remplacer la source d"alimentation sans perdre la configuration de la station. De plus, les manivelles de secours manuelles sont des sécurités essentielles. Si le moteur tombe en panne ou si les batteries se déchargent complètement, l"opérateur doit être en mesure d"abaisser le scanner en toute sécurité à l"aide d"une commande manuelle.
Les équipes de terrain doivent équilibrer la longueur de transport repliée d"un trépied par rapport à sa hauteur opérationnelle maximale. Les systèmes conçus pour atteindre des hauteurs de trois à cinq mètres comportent souvent de longues longueurs repliées qui peuvent ne pas tenir horizontalement dans les coffres de SUV standard ou dans les caisses d"expédition standard. Les colonnes télescopiques à plusieurs étages offrent un meilleur rapport de transport mais introduisent davantage de joints mécaniques qui doivent être protégés contre la flexion en torsion.
L"écartement des pieds du trépied, ou empreinte globale, détermine sa stabilité en extension maximale. Une empreinte plus large est nécessaire pour éviter tout basculement lorsqu"un scanner lourd est élevé à quatre mètres, en particulier sur un terrain accidenté ou sur un réseau industriel. Cependant, une empreinte massive peut restreindre le déploiement dans des couloirs étroits ou des salles MEP encombrées. Les angles des pieds réglables avec des crans de verrouillage sécurisés permettent aux opérateurs de personnaliser l"empreinte au sol en fonction des contraintes spécifiques du site.
Le déploiement d'un trépied motorisé pour la numérisation laser 3D modifie fondamentalement la dynamique de l'équipage. Historiquement, les tâches en haute altitude ou complexes à plusieurs élévations nécessitaient une équipe de deux personnes : un géomètre pour gérer les lourdes extensions manuelles et une deuxième personne pour agir en tant qu'observateur de sécurité et aider au nivellement. L'élévation automatisée permet à un seul géomètre d'effectuer ces tâches exactes en toute sécurité et efficacement. Réduire de moitié l’équipe de terrain requise réduit immédiatement les coûts de main-d’œuvre et permet aux sociétés de géomètres de déployer le deuxième technicien sur un autre projet générateur de revenus.
Le calcul du seuil de rentabilité de ce matériel nécessite d"analyser l"augmentation de la capacité d"analyse quotidienne par rapport à la réduction des heures de terrain facturables. Si un opérateur utilisant un trépied manuel effectue en moyenne 40 numérisations par jour, la mise à niveau vers un système motorisé peut facilement augmenter cette moyenne à 65 numérisations par jour en éliminant les frictions de configuration. Ce débit accru signifie qu"un projet prévu sur trois jours peut être réalisé en deux. Les économies opérationnelles résultant de la réduction des séjours à l"hôtel, des indemnités journalières et des salaires horaires ont rapidement compensé les dépenses d"investissement initiales.
De plus, la durée de vie prolongée des scanners eux-mêmes contribue fortement au retour sur investissement. En éliminant les chocs physiques, les mouvements brusques et les risques de chute associés à la manipulation manuelle en hauteur, l"optique interne et l"étalonnage du scanner restent intacts plus longtemps. Réduire la fréquence des réétalonnages en usine et éviter des factures de réparation catastrophiques ajoute une valeur financière significative à long terme.
Le déploiement de composants motorisés dans des environnements difficiles expose le matériel à la poussière, au coulis de béton, à la pluie, à la boue et à des températures extrêmes. Contrairement aux trépieds manuels qui peuvent être arrosés, les systèmes motorisés contiennent des composants électroniques sensibles, des circuits imprimés et des engrenages exposés. Les équipes sur le terrain doivent comprendre les limites environnementales de leur équipement avant de le déployer sous de fortes pluies ou dans des environnements industriels très abrasifs.
Les indices de protection contre la pénétration (IP) déterminent la capacité de survie de l"équipement. Le moteur, l"ensemble d"engrenages et les boîtiers de batterie doivent avoir un indice IP54 ou supérieur pour résister aux conditions standard des chantiers de construction. Un indice IP54 garantit que le système est protégé contre la pénétration de poussière qui pourrait interférer avec les engrenages et contre les éclaboussures d"eau de n"importe quelle direction. Un fonctionnement en dessous de cette valeur nominale dans des conditions difficiles entraînera inévitablement une panne du moteur ou des courts-circuits électriques.
Les trépieds motorisés nécessitent des programmes de maintenance préventive stricts pour éviter les pannes de liaison ou sur le terrain. Les colonnes télescopiques, les rails de guidage et les engrenages à vis sans fin exposés doivent être maintenus propres et lubrifiés conformément aux spécifications du fabricant. Permettre à la poussière ou aux graviers de béton de s"accumuler dans les chenilles des engrenages décapera les engrenages et brûlera le moteur de levage.
Les opérateurs doivent être parfaitement formés au protocole de commande manuelle. Si le moteur ou la batterie tombe en panne pendant un déploiement, forcer la colonne vers le bas manuellement sans désengager le système d"entraînement détruira la mécanique interne. Comprendre comment engager correctement la manivelle manuelle garantit que le scanner peut être récupéré en toute sécurité sans endommager le trépied.
Les défis logistiques liés au transport de trépieds motorisés plus lourds ne peuvent être ignorés. Ces systèmes sont nettement plus lourds et plus volumineux que les trépieds d"arpentage standard. Leur transport sur des vols commerciaux entraîne souvent des frais de bagages surdimensionnés, et leur déplacement sur un terrain accidenté nécessite des chariots de transport dédiés ou des transports pour plusieurs personnes.
Pour protéger les moteurs sensibles et la rectitude des rails de colonne pendant le transport, des valises de transport rigides de protection personnalisées, classées IP67, sont essentielles. Jeter un trépied motorisé à l"arrière d"une camionnette sans étui rigide entraînera des rails pliés et des engrenages mal alignés, rendant le système d"élévation automatisé inutile.
Un trépied motorisé pour la numérisation laser 3D est un multiplicateur de flux de travail essentiel pour les projets de numérisation terrestre complexes et à grand volume. Lorsque la sécurité, la vitesse et la précision sont primordiales, l’élimination du goulot d’étranglement physique lié aux réglages manuels de l’élévation transforme les opérations sur le terrain. En automatisant les changements de hauteur, les équipes sur le terrain capturent davantage de données, protègent leurs instruments optiques de grande valeur et réduisent considérablement la fatigue des opérateurs.
Lors de la sélection d"un système, évaluez le matériel en fonction de la charge utile de votre scanner la plus lourde et de la hauteur maximale requise pour vos environnements typiques. La coordination MEP en hauteur nécessitera des extensions de colonnes différentes de celles des levés topographiques plats. Donnez la priorité aux capacités de contrôle à distance pour la sécurité et assurez-vous que l"indice IP correspond à vos climats de fonctionnement pour éviter une panne prématurée de l"équipement.
Vérifiez votre temps de configuration moyen actuel par analyse pour établir une métrique de référence.
Calculez les économies de main d’œuvre potentielles liées à la transition vers un flux de travail à opérateur unique.
Examinez les projets récents pour identifier les heures perdues à cause des ajustements manuels et des obstructions de la ligne de vue.
Contactez-nous pour demander une démonstration sur le terrain ou une fiche technique.
R : Les trépieds motorisés standard offrent généralement des hauteurs opérationnelles maximales comprises entre 3 et 5 mètres. Les modèles avancés utilisent des colonnes télescopiques à plusieurs étages pour atteindre ces hauteurs tout en conservant un centre de gravité bas et un large écartement des pieds pour assurer la stabilité structurelle en extension maximale.
R : Oui, les trépieds motorisés de qualité professionnelle sont conçus avec des capacités de charge utile allant de 15 kg à plus de 30 kg. Celui-ci s"adapte facilement aux scanners lourds standard de l"industrie, notamment le Leica RTC360, la série Trimble X et le Faro Focus, ainsi que leurs embases robustes et batteries externes associées.
R : La durée de vie de la batterie est généralement mesurée en cycles de fonctionnement plutôt qu"en heures. Une batterie standard entièrement chargée fournit généralement suffisamment de puissance pour 50 à 80 cycles complets d’extension et de rétraction sous charge maximale, ce qui dure facilement une journée de travail complète de 8 heures. De nombreux systèmes disposent également de batteries remplaçables à chaud pour un fonctionnement ininterrompu.
R : Les trépieds motorisés de haute qualité protègent réellement la précision. Ils sont dotés de mécanismes de verrouillage robustes, d"une construction en fibre de carbone ou en aluminium anodisé et d"une grande rigidité en torsion. Ces éléments empêchent la dérive de rotation et les micro-mouvements pendant la numérisation, maintenant ainsi une précision stricte et réduisant les erreurs de repérage lors du post-traitement.
R : Les trépieds motorisés intègrent plusieurs sécurités intégrées, notamment des engrenages à vis sans fin à verrouillage automatique qui ne peuvent pas reculer, des systèmes de freinage antichute et des goupilles de sécurité physiques. Ces mécanismes garantissent que la colonne se verrouille solidement en place et empêchent le scanner de s"effondrer, même en cas de panne de courant complète.
R : La plupart des trépieds motorisés professionnels sont conçus pour une utilisation sur le terrain, mais ils ont des limites environnementales spécifiques. Le moteur, les engrenages exposés et les boîtiers de batterie nécessitent généralement un indice IP54 ou supérieur pour se protéger contre la poussière fine et les éclaboussures d"eau. Ils ne doivent pas être immergés ou laissés exposés à des averses torrentielles sans protection adéquate.
