Le montage d"un scanner laser terrestre (TLS) sur un système de support inadéquat risque de causer des dommages catastrophiques à l"équipement et de compromettre les données des nuages de points. Les enjeux financiers et opérationnels du choix d’un trépied pour la capture de la réalité sont énormes. Une idée fausse répandue persiste selon laquelle la charge utile maximale d"un trépied est égale à son poids opérationnel optimal. En réalité, les forces dynamiques, le cisaillement du vent et la répartition du poids hors axe compliquent les calculs de charge utile, en particulier pour les systèmes automatisés ou élévateurs.

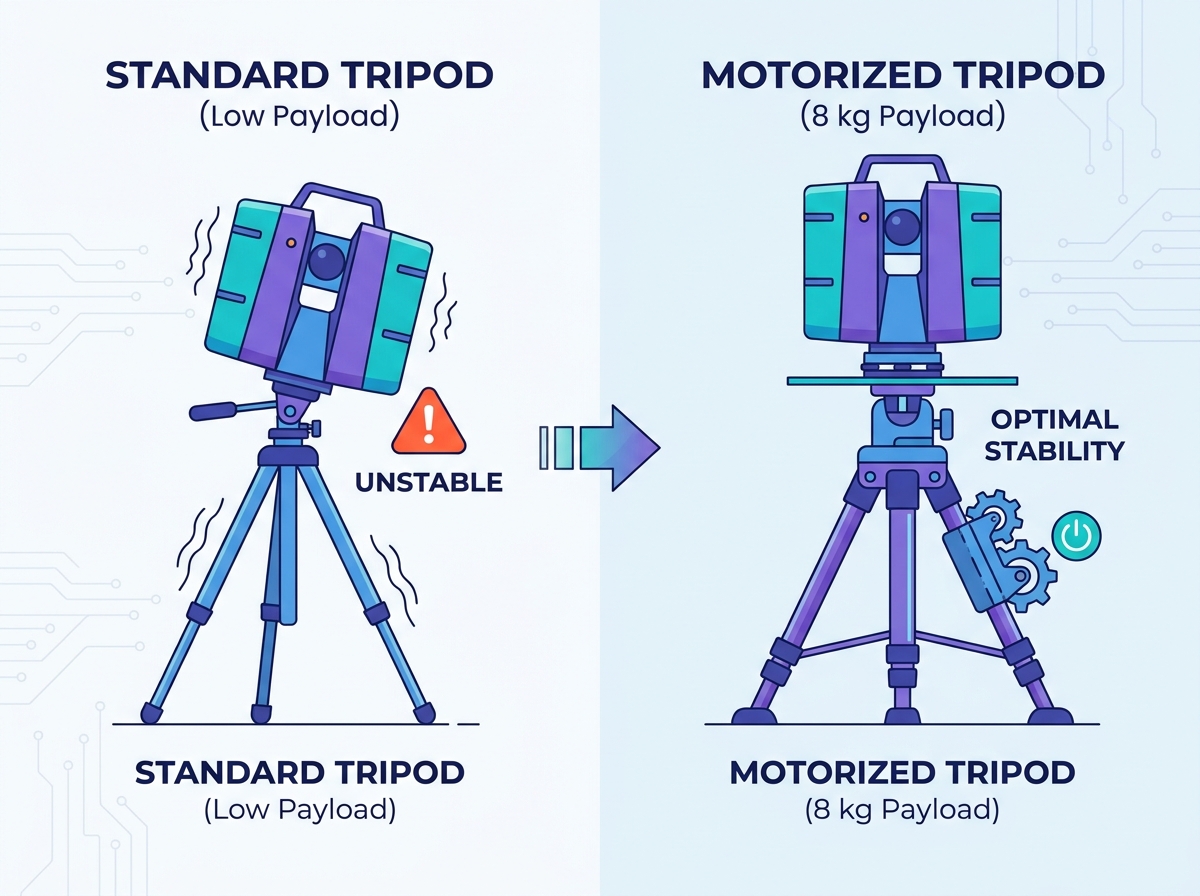

Comprendre le cadre de calcul des véritables exigences en matière de charge utile évite les pannes matérielles sur le terrain. La standardisation sur un trépied motorisé avec une charge utile de 8 kg offre un équilibre optimal entre stabilité, longévité du moteur et compatibilité matérielle pour la plupart des flux de travail d'arpentage professionnels. Nous expliquerons comment évaluer les systèmes de support en fonction des charges dynamiques, des facteurs environnementaux et de la fiabilité mécanique à long terme. Si vous avez besoin de recommandations matérielles spécifiques, n'hésitez pas à nous contacter.
Charges dynamiques et statiques : le miroir rotatif et les moteurs internes d"un scanner créent des forces dynamiques qui nécessitent une charge utile du trépied nettement supérieure au poids statique du scanner.
Le Sweet Spot de 8 kg : un trépied motorisé avec une charge utile de 8 kg peut accueillir 90 % des scanners laser modernes de niveau moyen à élevé (y compris les batteries et les adaptateurs) tout en conservant une marge opérationnelle sûre de 20 à 30 %.
Intégrité des données plutôt que prise en charge : le dépassement des capacités de charge utile ne risque pas seulement une baisse ; il introduit des micro-vibrations qui provoquent des erreurs de repérage au niveau millimétrique et des nuages de points « flous ».
Longévité du moteur : l"utilisation d"un trépied élévateur motorisé à la limite absolue de sa capacité de charge utile augmente de façon exponentielle l"usure du moteur et l"épuisement de la batterie.
Conformité aux normes : les configurations de numérisation de haute qualité doivent évaluer la stabilité en torsion à l"aide de normes industrielles reconnues telles que la norme ISO 12858-2.
Le succès d"un système de support de scanner signifie une déflexion structurelle nulle, une élimination complète des micro-vibrations et une élévation ou une rétraction sûre. Pour atteindre ces résultats, il faut comprendre les forces physiques agissant sur le trépied pendant son fonctionnement. Les équipes de terrain sous-estiment souvent la contrainte mécanique exercée sur le sommet d"un trépied lorsqu"un scanner fonctionne à deux millions de points par seconde.
Le poids mort du scanner ne représente qu"une fraction de la force totale appliquée au système de support. Le balayage à grande vitesse génère de l"énergie cinétique. Lorsque le miroir interne tourne et que le corps du scanner tourne, l"inertie de rotation affecte la colonne centrale du trépied. Un trépied conçu uniquement pour le poids statique de l"instrument aura du mal à amortir ces forces dynamiques. Vous verrez cela se manifester par une dégradation des données, en particulier des nuages de points « flous » ou des erreurs d"enregistrement qui ruinent vos tolérances. Lorsqu"un scanner accélère, il exerce une force de torsion sur la tête du trépied. Si le trépied n"a pas la masse et la rigidité nécessaires pour résister à ce couple, l"ensemble de l"installation micro-tourne.
Les normes de l"industrie suggèrent d"appliquer une marge de sécurité lors de l"évaluation des exigences en matière de charge utile. Le poids total du scanner, des piles, de l"embase et des adaptateurs ne doit idéalement pas dépasser 65 à 75 % de la capacité nominale maximale du trépied. Ce tampon garantit que le système peut gérer des rafales de vent soudaines ou un terrain irrégulier sans compromettre la stabilité. Par exemple, si votre équipement total pèse 5 kg, vous avez besoin d"un trépied d"une capacité d"au moins 7,5 kg. Cette règle 1,5x prend en compte les variables inattendues sur un chantier de construction. La boue qui s"accumule sous les pieds du trépied, une soudaine rafale de vent dans une cage d"ascenseur ouverte ou les chocs accidentels des travailleurs qui passent nécessitent tous une capacité tampon supplémentaire pour éviter un renversement catastrophique.
La répartition des forces change en fonction de la manière dont l"équipement est déployé. Lorsqu"un trépied motorisé est utilisé normalement, le poids crée une compression sur la colonne centrale. Le balayage suspendu ou inversé dans les arbres exerce une tension sur les engrenages et les goupilles de verrouillage de sécurité. La charge utile doit rester fiable sous tension et compression pour garantir un fonctionnement sûr dans des environnements complexes. Scanner un trou d"homme signifie que tout le poids du scanner tire contre le mécanisme d"élévation. Si les dents de l’engrenage ne sont pas conçues pour supporter cette charge de traction spécifique, elles peuvent se déchirer. Vous devez vérifier que le fabricant évalue la charge utile pour les deux forces directionnelles.
Le balayage inversé ou le montage de batteries externes lourdes déplace le centre de gravité. Cela applique un couple inégal au sommet du trépied et aux composants motorisés. Les systèmes de support doivent comporter des mécanismes de verrouillage robustes pour empêcher les contraintes hors axe d"endommager les engrenages d"élévation internes. Lorsque vous ajoutez un lourd support pour double batterie sur un côté du scanner, vous éloignez le centre de masse de l"axe central de la colonne du trépied. Le moteur doit maintenant travailler plus fort pour soulever la charge inégale, provoquant une usure inégale de la vis sans fin.
Le paysage actuel des trépieds de numérisation comprend des options manuelles légères, manuelles robustes, motorisées standard et motorisées robustes. La sélection de la bonne catégorie dépend fortement de la compatibilité matérielle et des exigences opérationnelles. Les équipes de terrain ont besoin d"un équipement capable de gérer plusieurs modèles de scanners sans nécessiter un trépied différent pour chaque tâche.
Le poids des scanners laser terrestres modernes varie considérablement. L"évaluation de ces poids par rapport aux capacités de charge utile révèle pourquoi des classifications spécifiques deviennent la norme. Regardons les chiffres.
Catégorie de scanner | Poids nu typique | Poids entièrement accessoirisé (Est.) | Compatible avec un trépied de charge utile de 8 kg |
|---|---|---|---|
Léger (par exemple, Leica BLK360) | 1,0 - 1,5kg | 2,0 - 2,5kg | Excellent (marge de sécurité élevée) |
Milieu de gamme (par exemple, Leica RTC360, Faro Focus) | 4,0 - 5,5kg | 5,5 - 6,5 kg | Optimal (équilibre parfait entre tampon et support) |
Robuste (par exemple, Trimble X12, Riegl VZ) | 6,5 - 7,5kg | 7,5 - 8,5 kg | Acceptable (nécessite un équilibrage minutieux) |
Ultra-lourd (spécialité longue portée) | 9,0 - 12,0 kg | 11,0 - 14,0kg | Non recommandé (dépasse les limites de sécurité) |
Une capacité de 8 kg supporte parfaitement la plupart des appareils de niveau moyen à élevé lorsqu"ils sont entièrement accessoirisés. Il fournit le tampon opérationnel nécessaire sans ajouter de volume inutile au système de support.
L"interface de connexion agit comme un goulot d"étranglement physique pour la répartition du poids et la résistance au cisaillement. Les filetages d"enquête standard de 5/8 pouces et les systèmes d"adaptateurs à dégagement rapide doivent transférer en toute sécurité le poids de la charge utile vers les pieds du trépied. Une charge utile robuste doit être soutenue par des mécanismes de serrage robustes et des embases de haute qualité pour éviter une défaillance localisée au point de connexion. Si vous montez une charge de 8 kg sur une embase bon marché en fonte d"aluminium, l"embase fléchira avant le trépied. Vous avez besoin de composants usinés en aluminium ou en laiton à l"interface pour maintenir l"intégrité de la charge utile.
L"élévation motorisée est fréquemment nécessaire pour scanner au-dessus de plafonds suspendus, de regards profonds ou d"environnements mécaniques complexes. Une charge utile suffisante garantit que l"engrenage interne et les entraînements à vis sans fin peuvent soulever l"équipement en douceur. Une capacité insuffisante entraîne un bégaiement ou un calage, ce qui peut endommager le moteur et risquer de faire tomber le scanner. Lorsque vous scannez une salle MEP complexe et que vous devez élever le scanner de trois mètres dans les chevrons, vous ne pouvez pas vous permettre une ascension saccadée. Le moteur doit fournir un couple continu et régulier.
La cartographie des spécifications spécifiques du trépied pour diriger les résultats sur le terrain aide les professionnels à prendre des décisions éclairées en matière d"équipement. La qualité des données dépend directement de la stabilité physique du système de support. Vous ne pouvez pas corriger les mauvaises données de terrain au bureau.
L"ISO 12858-2 sert de mesure principale pour évaluer la rigidité en torsion sous de lourdes charges. Le respect de cette norme évite les micro-rotations lorsque le miroir interne du scanner accélère et décélère. La rigidité en torsion élevée garantit que le nuage de points reste net et précis sur de longues distances. Lors de l’évaluation d’un trépied, demandez les résultats des tests ISO. Un trépied qui se tord ne serait-ce qu"une fraction de millimètre lors d"un scan entraînera un maculage du nuage de points, en particulier à des distances supérieures à 50 mètres.
Le poids de la charge utile a un impact direct sur les performances du moteur. Un système correctement évalué maintient une vitesse d"élévation constante sans forcer le moteur. Un mouvement fluide et constant garantit un positionnement précis en hauteur et prolonge la durée de vie opérationnelle des engrenages internes. Si le moteur semble gémir ou avoir des difficultés, vous dépassez la limite de charge utile pratique, indépendamment de ce que dit la fiche technique. Recherchez des systèmes qui spécifient leur vitesse d"élévation à pleine charge, généralement autour de 10 à 15 millimètres par seconde.
L’étanchéité environnementale affecte les composants motorisés lors du levage de charges utiles lourdes. La pénétration de poussière et d’humidité augmente la friction interne. Cela réduit effectivement la capacité de charge utile utilisable et oblige le moteur à tirer un courant plus élevé. La sélection d"équipements avec des indices IP appropriés empêche les facteurs environnementaux de dégrader les performances mécaniques. Un indice IP54 est le strict minimum pour les chantiers de construction, mais IP65 est largement supérieur si vous travaillez dans des environnements humides ou très poussiéreux comme les mines ou les coulées de béton actives.
La capacité de charge utile interagit étroitement avec les facteurs de stress environnementaux. Une charge utile plus élevée indique généralement des parois de colonne plus épaisses et de meilleurs matériaux amortissant les vibrations. La fibre de verre robuste ou la fibre de carbone à paroi épaisse résiste mieux au cisaillement du vent que les alternatives légères, garantissant ainsi la stabilité du scanner dans des conditions défavorables. Le vent agit comme un multiplicateur sur votre charge utile. Un scanner de 6 kg dans un vent de 20 mph exerce sur le trépied des forces équivalentes à une charge statique beaucoup plus lourde.
Les acheteurs doivent accepter certains compromis lors de la sélection d’un trépied motorisé de grande capacité. Trouver un équilibre entre stabilité et mobilité sur le terrain nécessite un examen attentif des flux de travail opérationnels quotidiens. Vous ne pouvez pas avoir un trépied qui ne pèse rien mais qui contient tout.
Un trépied capable de soulever des équipements lourds via un moteur pèsera intrinsèquement plus qu"un trépied statique en fibre de carbone. Ce poids supplémentaire a un impact sur les flux de travail d"un seul opérateur et sur la mobilité globale du site. Les équipes doivent évaluer si les avantages de l"élévation automatisée l"emportent sur l"effort physique requis pour transporter le système sur de grands sites. Un trépied motorisé typique d’une capacité de 8 kg pèsera lui-même entre 10 et 15 kg. Le transporter sur trois étages représente un véritable fardeau physique pour l"opérateur.
Le levage de charges utiles plus lourdes consomme plus d’ampérage de la source d’alimentation. L"évaluation des écosystèmes de batteries implique de vérifier si le trépied utilise des batteries propriétaires, partage des batteries avec le scanner ou s"appuie sur des banques d"alimentation externes. Une gestion efficace de l’alimentation évite les temps d’arrêt inattendus lors d’opérations de numérisation complexes. Le temps froid affecte gravement les performances de la batterie. Si vous soulevez un scanner lourd par temps glacial, attendez-vous à ce que la durée de vie de votre batterie diminue jusqu"à cinquante pour cent.
L’adoption dans le monde réel de systèmes de support élévateur comporte des risques inhérents. L’identification précoce de ces risques évite les pannes d’équipement catastrophiques et la perte de données. Les équipes de terrain doivent être formées sur les limites mécaniques de leur équipement.
Le fonctionnement à capacité maximale à des températures extrêmes modifie la viscosité du lubrifiant dans le moteur, augmentant ainsi le risque de grillage ou de dénudage des engrenages. Mettez en œuvre un audit de poids strict avant le déploiement. Utilisez des trépieds avec protection électronique intégrée contre les surcharges pour arrêter automatiquement le fonctionnement si le moteur détecte une contrainte excessive. Ne forcez jamais une colonne coincée. Si le mécanisme d"élévation s"arrête, abaissez-le manuellement et inspectez la piste d"engrenage à la recherche de débris.
La surcharge provoque une légère flexion des jambes ou de la colonne au fil du temps. Cela entraîne un fluage structurel lors d"une analyse, conduisant à des écarts angulaires dans les données. Établissez une vérification régulière de l"étalonnage de base du compensateur du scanner lorsqu"il est monté sur le trépied motorisé afin de détecter et de corriger la dérive rapidement. Vous devez effectuer un test de numérisation recto-verso chaque mois pour vérifier que le trépied n"introduit pas d"erreurs d"inclinaison dans votre enregistrement.
Les trépieds motorisés exposés à la poussière de construction, aux graviers et à l"humidité nécessitent un entretien constant. Établissez un calendrier de nettoyage des systèmes à crémaillère ou à vis sans fin. Un nettoyage approprié garantit que la capacité de charge utile n"est pas artificiellement réduite par l"accumulation de friction mécanique. Utilisez des lubrifiants secs au PTFE plutôt que de la graisse humide, car la graisse humide attire la saleté et crée une pâte abrasive qui détruit les dents des engrenages.
Une panne de batterie lorsque le scanner est élevé présente un risque important. Assurez-vous que le trépied sélectionné dispose d"un système de freinage automatique ou d"une manivelle de commande manuelle. Ces sécurités permettent aux opérateurs de récupérer le scanner en toute sécurité sans dépendre de l"alimentation électrique. Testez la commande manuelle dans la cour avant d"en avoir besoin sur un chantier.
Le choix d"un trépied ne se limite pas à maintenir le scanner au-dessus du sol ; cela nécessite de protéger un investissement en capital massif et de garantir une précision des données inférieure au millimètre. Un système de support doté d’une capacité adéquate offre une solution polyvalente et évolutive pour les équipes d’arpentage utilisant des équipements modernes.
Vérifiez le poids à pleine charge de votre scanner actuel, y compris toutes les batteries, embases et adaptateurs.
Passez en revue vos principaux environnements de numérisation pour déterminer la fréquence et la nécessité d’une élévation automatisée.
Établir un programme d"entretien de routine pour le nettoyage et l"inspection des composants des engrenages motorisés.
Demandez une démonstration pratique pour tester la douceur et la stabilité du moteur sous votre charge utile spécifique.
R : Oui. Les valeurs de charge utile s"appliquent à tout ce qui est monté au-dessus du sommet du trépied. Cela inclut les embases, les adaptateurs à dégagement rapide, les batteries externes et le scanner lui-même. Calculez toujours le poids total combiné de ces accessoires lors de l’évaluation de la capacité afin d’éviter de surcharger le système.
R : Non. Il est fortement déconseillé de dépasser la note. Les charges dynamiques du miroir en rotation et la tension du moteur sur les colonnes élévatrices compromettront la stabilité. Une surcharge risque également d’annuler les garanties du fabricant et de provoquer des chutes d’équipement catastrophiques.
R : Le vent crée un « effet de voile » contre le corps du scanner. Cela ajoute une force latérale à la colonne centrale, réduisant ainsi la capacité de charge utile opérationnelle en toute sécurité. Les vents violents nécessitent d"abaisser l"élévation ou d"utiliser un système de support plus lourd pour maintenir la stabilité.
R : Les trépieds motorisés de haute qualité sont dotés de systèmes de freinage automatique ou d"engrenages à vis sans fin qui maintiennent leur position sans alimentation. Les opérateurs peuvent généralement utiliser une manivelle de commande manuelle pour abaisser l"équipement en toute sécurité. Vérifiez toujours que ces sécurités intégrées sont présentes avant d"acheter.
R : Nettoyez les engrenages après tout déploiement dans des environnements poussiéreux, granuleux ou humides. Pour une utilisation intérieure standard, une inspection et un essuyage mensuels suffisent. Garder les engrenages propres empêche la friction de réduire artificiellement la capacité de levage du moteur.
