En matière de topographie, le choix du bon équipement est essentiel pour obtenir des mesures précises et fiables. Les prismes d'arpentage jouent un rôle clé dans les performances de la mesure électronique de distance
(EDM) en réfléchissant les signaux des instruments EDM vers l'appareil. Il existe deux types courants de prismes de topographie : les prismes à revêtement argenté et les prismes non revêtus (TIR), chacun offrant des avantages distincts en fonction de la tâche de topographie à accomplir.
Ce guide examinera les différences entre les prismes TIR à revêtement argenté et non revêtus, vous fournissant des informations pour vous aider à faire un choix éclairé sur l'option la plus adaptée à vos besoins de topographie.
Un prisme d'arpentage est un dispositif optique utilisé conjointement avec des instruments EDM pour mesurer les distances. Le prisme réfléchit le signal lumineux émis par le dispositif EDM vers l'instrument, permettant des calculs de distance précis. Les prismes d'arpentage existent en différentes conceptions, mais les deux principaux types utilisés dans les applications d'arpentage sont les prismes avec et sans revêtement d'argent (TIR).

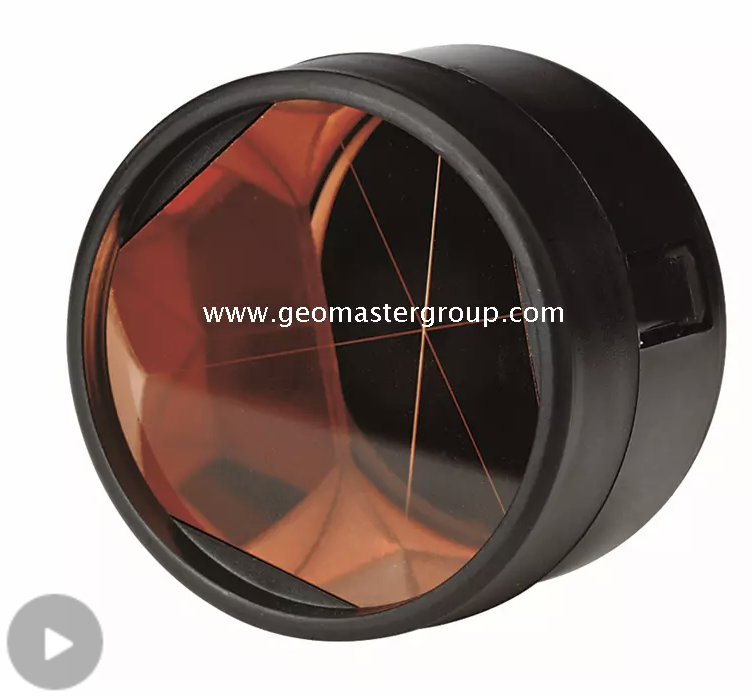

Le revêtement du prisme joue un rôle essentiel dans sa réflectivité, ses performances et sa durabilité. Les prismes à revêtement argenté sont connus pour leur haute réflectivité, ce qui les rend adaptés aux relevés à longue portée et de haute précision. Les prismes TIR non revêtus, quant à eux, s'appuient sur la géométrie du prisme pour refléter le signal EDM, offrant ainsi une option plus durable et plus rentable pour les tâches d'arpentage de routine.
Le principal avantage des prismes argentés réside dans leur réflectivité supérieure. Les revêtements d'argent permettent à ces prismes de réfléchir jusqu'à 98 % de la lumière infrarouge utilisée dans les systèmes EDM. Cette réflectivité élevée garantit que les signaux EDM sont efficacement réfléchis vers l'instrument, permettant des mesures précises sur de longues distances. Les prismes à revêtement argenté sont idéaux pour les levés de haute précision et les tâches nécessitant le plus haut niveau de performance.
● Réflectivité : les revêtements argentés offrent un retour de signal exceptionnel, minimisant la perte de signal et garantissant des lectures solides et précises.
● Longue portée : La haute réflectivité rend les prismes à revêtement argenté idéaux pour les mesures longue distance, garantissant une précision sur plusieurs kilomètres.
● Précision : Avec une réflectivité supérieure, les prismes à revêtement argenté sont le choix préféré pour les levés géodésiques et autres tâches où la précision est essentielle.
Bien que les prismes à revêtement argenté offrent une excellente réflectivité, ils présentent néanmoins certains problèmes de maintenance. L'argent est un matériau réactif, ce qui signifie qu'il est sujet à l'oxydation et au ternissement lorsqu'il est exposé à l'humidité, au sel ou à des conditions environnementales difficiles. Le ternissement peut réduire la réflectivité du prisme et avoir un impact négatif sur ses performances. Pour atténuer ce problème, les prismes argentés nécessitent souvent des revêtements de protection ou doivent être stockés dans des étuis de protection lorsqu'ils ne sont pas utilisés.
● Ternissement : Le revêtement argenté peut ternir avec le temps, ce qui entraîne une diminution de la réflectivité du prisme.
● Entretien : Un nettoyage régulier, ainsi que des revêtements de protection, sont souvent nécessaires pour préserver les performances des prismes argentés. Le non-entretien de ces prismes peut conduire à des mesures inexactes.
En raison de leur haute réflectivité, les prismes à revêtement argenté sont utilisés pour des tâches d'arpentage de haute précision et des mesures à longue portée. Ces prismes sont couramment utilisés dans :
● Levés géodésiques : des mesures de haute précision à longue portée sont essentielles dans les levés géodésiques, où même de légers écarts peuvent conduire à des erreurs significatives.
● Cartographie topographique : lors de la création de cartes détaillées, des mesures de distance précises sont essentielles à la précision.
● Surveillance à longue portée : les prismes à revêtement argenté sont idéaux pour surveiller le mouvement des infrastructures ou les changements de terrain à grande échelle.
Les prismes non revêtus utilisent la réflexion interne totale (TIR) pour réfléchir le signal EDM. Contrairement aux prismes argentés, les prismes non revêtus n'ont pas de revêtement réfléchissant ; au lieu de cela, la géométrie interne du prisme garantit que la lumière est réfléchie sans aucun traitement de surface externe. Bien que la réflectivité des prismes non revêtus soit inférieure à celle des prismes argentés, ils offrent néanmoins des performances adéquates pour de nombreuses tâches d'arpentage de routine.
● Réflectivité : les prismes non traités réfléchissent environ 80 à 85 % de la lumière, ce qui est suffisant pour la plupart des tâches topographiques de routine, mais n'est pas idéal pour les applications longue distance ou de haute précision.
● Moyenne portée : Ces prismes sont plus adaptés aux mesures à courte et moyenne portée, où une réflectivité élevée n'est pas aussi cruciale.
● Rentabilité : L'un des principaux avantages des prismes non revêtus est qu'ils sont généralement plus abordables que les prismes argentés. Si la tâche d'arpentage ne nécessite pas une réflectivité maximale, les prismes non traités offrent une solution rentable.
L’un des principaux avantages des prismes non traités est leur durabilité. Sans revêtement réfléchissant, ces prismes sont plus résistants à la corrosion et au ternissement, ce qui en fait une option nécessitant peu d'entretien.
● Résistance à la corrosion : les prismes non traités sont moins sujets à la dégradation environnementale et fonctionnent mieux dans des conditions difficiles. Ils résistent à l’humidité, au sel et à d’autres éléments corrosifs.
● Faible entretien : contrairement aux prismes à revêtement argenté, les prismes non revêtus nécessitent beaucoup moins d'entretien. Ils ne souffrent pas de ternissement, et un nettoyage occasionnel suffit à les maintenir en état de fonctionnement.
Les prismes non revêtus (TIR) sont idéaux pour les tâches d'arpentage de routine et les mesures à moyenne portée. Ils sont couramment utilisés pour :
● Relevés de construction : Pour mesurer les distances sur les chantiers de construction ou lors d'aménagements fonciers.
● Arpentages locaux : adaptés à l'arpentage de propriétés ou de terrains sur des distances plus courtes.
● Environnements nécessitant peu d'entretien : ces prismes sont bien adaptés aux environnements où la durabilité est plus importante que la réflectivité maximale, comme dans les zones urbaines ou les terrains plats.
Les revêtements d'argent et la réflexion interne totale (TIR) sont des méthodes utilisées en optique pour obtenir une réflectivité élevée, chacune reposant sur des principes physiques différents et offrant des avantages et des inconvénients distincts adaptés à des applications spécifiques.
Les revêtements d'argent consistent à déposer une fine couche métallique sur un substrat, tel qu'un miroir ou un prisme. Leur principal avantage est la réflectivité à large bande, offrant des performances élevées sur le spectre visible et infrarouge (généralement entre 500 nm et 20 µm). Les revêtements d'argent protégés peuvent atteindre une réflectivité élevée (95 à 99 %) et offrent une flexibilité de conception significative car ils peuvent être appliqués sur pratiquement n'importe quelle surface optique, y compris les formes courbes complexes. Cela permet diverses conceptions optiques. Cependant, l'argent est sujet au ternissement et à la corrosion dû à l'exposition à l'air, à l'humidité et au soufre, ce qui nécessite l'utilisation d'une couche de protection diélectrique pour garantir la durabilité et permettre le nettoyage. Le coût est souvent plus élevé que des alternatives plus simples comme les revêtements en aluminium en raison du matériau et de la protection requise.
En revanche, la réflexion interne totale (TIR) se produit lorsque la lumière voyageant dans un milieu optique dense (par exemple le verre) frappe une interface avec un milieu moins dense (par exemple l'air) selon un angle supérieur à l'angle critique. Le principal avantage du TIR est son efficacité théorique quasi parfaite (100 % de réflexion), qui minimise la perte de lumière. Étant donné que la réflexion se produit en interne, la surface réfléchissante est protégée de l'environnement, offrant une durabilité et une stabilité exceptionnelles contre l'humidité, la corrosion et l'abrasion. Ce principe est largement utilisé dans les prismes des jumelles et est fondamental pour la fibre optique. La limitation du TIR réside dans sa contrainte géométrique : il ne fonctionne que lorsque des angles d'incidence spécifiques et des indices de réfraction moyens sont rencontrés dans une géométrie particulière, généralement une forme de prisme. Cela restreint l’universalité de la conception. Le cas échéant, le TIR est souvent plus rentable car il ne nécessite aucun processus de revêtement métallique.
En résumé, choisissez un revêtement d'argent protégé lorsqu'une réflectivité à large bande et à haute flexibilité est nécessaire ou lorsque des miroirs non plans doivent être utilisés. Optez pour la réflexion interne totale (TIR) lorsqu'une efficacité maximale possible et une durabilité extrême sont primordiales, et que le système peut être conçu efficacement à l'aide de géométries de prisme qui satisfont aux conditions d'angle critiques.
Fonctionnalité | Prismes argentés | Prismes non revêtus (TIR) |
Réflectivité | Élevé (jusqu'à 98 %) | Modéré (80-85%) |
Gamme | Applications longue portée et haute précision | Applications à moyenne portée |
Durabilité | Sujet au ternissement et à la corrosion | Plus durable, résistant aux facteurs environnementaux |
Entretien | Nécessite un nettoyage et une protection réguliers | Faible entretien |
Coût | Plus cher | Plus abordable |
Cas d'utilisation idéaux | Levés longue distance et de haute précision | Levés de routine à moyenne portée |
La sélection du prisme d'arpentage adapté à vos besoins spécifiques implique l'évaluation de plusieurs facteurs, notamment la précision, les conditions environnementales, le budget et la portée. Voici un aperçu plus détaillé de ce qu'il faut prendre en compte lors du choix entre des prismes avec ou sans revêtement d'argent (TIR) :
Si votre projet exige des mesures de haute précision sur de longues distances, comme dans le cadre de levés géodésiques ou d'une surveillance de haute précision, un prisme à revêtement argenté est votre meilleur choix. Les prismes à revêtement argenté offrent une réflectivité supérieure, ce qui les rend idéaux pour les mesures longue distance et les tâches de haute précision.
En revanche, si votre projet nécessite des mesures à moyenne portée où la réflectivité la plus élevée n'est pas indispensable, un prisme TIR non traité suffira. Ces prismes sont idéaux pour les tâches de routine, où la rentabilité et la durabilité sont plus importantes que l'extrême précision.
Tenez compte des facteurs environnementaux dans votre zone d’enquête. Si votre travail est exposé à des conditions météorologiques difficiles ou à des environnements corrosifs (par exemple, zones côtières ou zones à forte humidité), les prismes TIR non revêtus sont le meilleur choix en raison de leur résistance à la corrosion et de leur faible besoin d'entretien.
Cependant, si votre enquête se déroule dans un environnement plus contrôlé ou dans des climats doux et qu'une réflectivité maximale est requise, les prismes à revêtement argenté offriront de meilleures performances.
Le coût est toujours un facteur lors de la sélection de l'équipement, et les prismes d'arpentage ne font pas exception. Les prismes à revêtement argenté, tout en offrant d'excellentes performances, sont généralement plus chers en raison de leur réflectivité supérieure et des matériaux avancés utilisés. Si vos tâches de topographie nécessitent une grande précision, investir dans un prisme à revêtement argenté vaudra le coût supplémentaire.
Coût des prismes argentés
● Les prismes à revêtement argenté ont généralement un coût initial plus élevé que les prismes à revêtement en aluminium. En effet, l’argent offre la réflectivité la plus élevée, essentielle pour les mesures à longue portée et les tâches de haute précision. Si vous travaillez sur un projet qui nécessite une précision extrême, comme des levés géodésiques, investir dans un prisme argenté garantira les meilleurs résultats.
● Cependant, il est important de prendre en compte le fait que les prismes à revêtement argenté peuvent nécessiter plus d'entretien. Un nettoyage régulier pour éviter le ternissement, ainsi qu'un éventuel nouveau revêtement, peuvent augmenter les coûts à long terme. Malgré cela, ils restent un excellent investissement pour les levés de haute précision.
Coût des prismes TIR non revêtus
● Les prismes non traités sont généralement plus abordables et plus rentables. Ils offrent des performances suffisantes pour les levés de routine et les mesures à moyenne portée, ce qui en fait un excellent choix pour les applications standard où la précision est toujours importante mais pas aussi critique. Pour les sociétés de topographie ou les professionnels travaillant avec des budgets serrés, les prismes non traités offrent un bon rapport qualité-prix sans trop sacrifier les performances.
● Étant donné que les prismes non traités sont plus durables et nécessitent moins d'entretien, ils peuvent constituer une solution plus économique pour une utilisation à long terme, en particulier pour les géomètres qui n'ont pas besoin du plus haut niveau de réflectivité.
Pour les mesures longue distance, telles que les levés topographiques ou les mesures géodésiques à grande échelle, les prismes à revêtement argenté offrent les meilleures performances en raison de leur réflectivité élevée et de leur capacité à maintenir la force du signal sur de grandes distances. Pour des relevés plus courts ou des mesures à moyenne portée, les prismes non traités offrent des performances suffisantes à un prix plus abordable.
La principale différence réside dans leur réflectivité. Les prismes à revêtement argenté offrent une réflectivité plus élevée (jusqu'à 98 %), ce qui les rend idéaux pour les levés longue distance et de haute précision. Les prismes non traités utilisent une réflexion interne totale et conviennent aux tâches de routine à moyenne portée.
Oui, les prismes argentés nécessitent un nettoyage et une protection réguliers pour éviter le ternissement et la corrosion. Ils nécessitent plus d’entretien que les prismes non revêtus.
Les prismes non revêtus conviennent mieux aux mesures à moyenne portée. Pour les mesures longue distance, des prismes argentés sont recommandés pour une meilleure réflectivité et précision.
Si votre projet nécessite des mesures de haute précision et sur de longues distances, choisissez des prismes à revêtement argenté. Pour les enquêtes de routine ou à moyenne portée, les prismes TIR non revêtus sont plus rentables et plus durables.
Visitez Geomaster pour découvrir une large gamme de prismes d'arpentage de haute qualité conçus pour répondre aux besoins de votre projet.
Lorsque vous choisissez entre des prismes avec ou sans revêtement d'argent (TIR), la décision dépend en grande partie des besoins spécifiques de votre projet. Si votre tâche nécessite des mesures de haute précision, des relevés longue distance et une réflectivité la plus élevée, les prismes à revêtement argenté sont le meilleur choix. Cependant, pour les tâches de topographie de routine, les mesures à moyenne portée et les environnements où la durabilité et une maintenance réduite sont essentielles, les prismes TIR non revêtus offrent une solution rentable.
