L"élévation d"équipements sensibles de grande valeur, tels que les scanners laser 3D, les stations totales ou les capteurs de métrologie, présente des risques importants tant pour le matériel que pour l"exactitude des données collectées. Les trépieds à manivelle manuelle et les systèmes de verrouillage par friction sont sujets à la fatigue de l"opérateur, aux levages inégaux et aux chutes soudaines. Lorsqu"il s"agit de charges utiles dépassant 15 à 20 lb et nécessitant une stabilité au niveau millimétrique, l"élévation manuelle devient un goulot d"étranglement qui compromet l"efficacité sur le terrain et la sécurité de l"équipement.
Un trépied d'élévation motorisé remplace l'effort manuel par un levage électromécanique de précision. Comprendre les mécanismes internes, les compromis structurels et les critères d'évaluation exacts est essentiel avant d'investir dans cette infrastructure spécialisée de capture de la réalité.
Précision et sécurité : les trépieds d'élévation motorisés utilisent des actionneurs linéaires et des entraînements à vis sans fin pour fournir des réglages verticaux fluides et précis au millimètre près, éliminant ainsi le risque de chute soudaine de la charge utile.
Retour sur investissement principal : le principal retour sur investissement provient de la réduction du temps de configuration, de la diminution de la fatigue de l'opérateur et de la protection des actifs de capture de réalité de grande valeur (souvent évalués entre 50 000 $ et plus de 100 000 $).
Spécifications critiques : les décisions d'achat doivent être dictées par la capacité de charge utile dynamique (pas seulement la charge statique), la hauteur maximale déployée et la protection environnementale du système (indice IP).
Compromis opérationnels : les acheteurs doivent peser les avantages de l'élévation automatisée par rapport au poids physique accru du trépied et à la nécessité d'une gestion de l'alimentation sur le terrain.

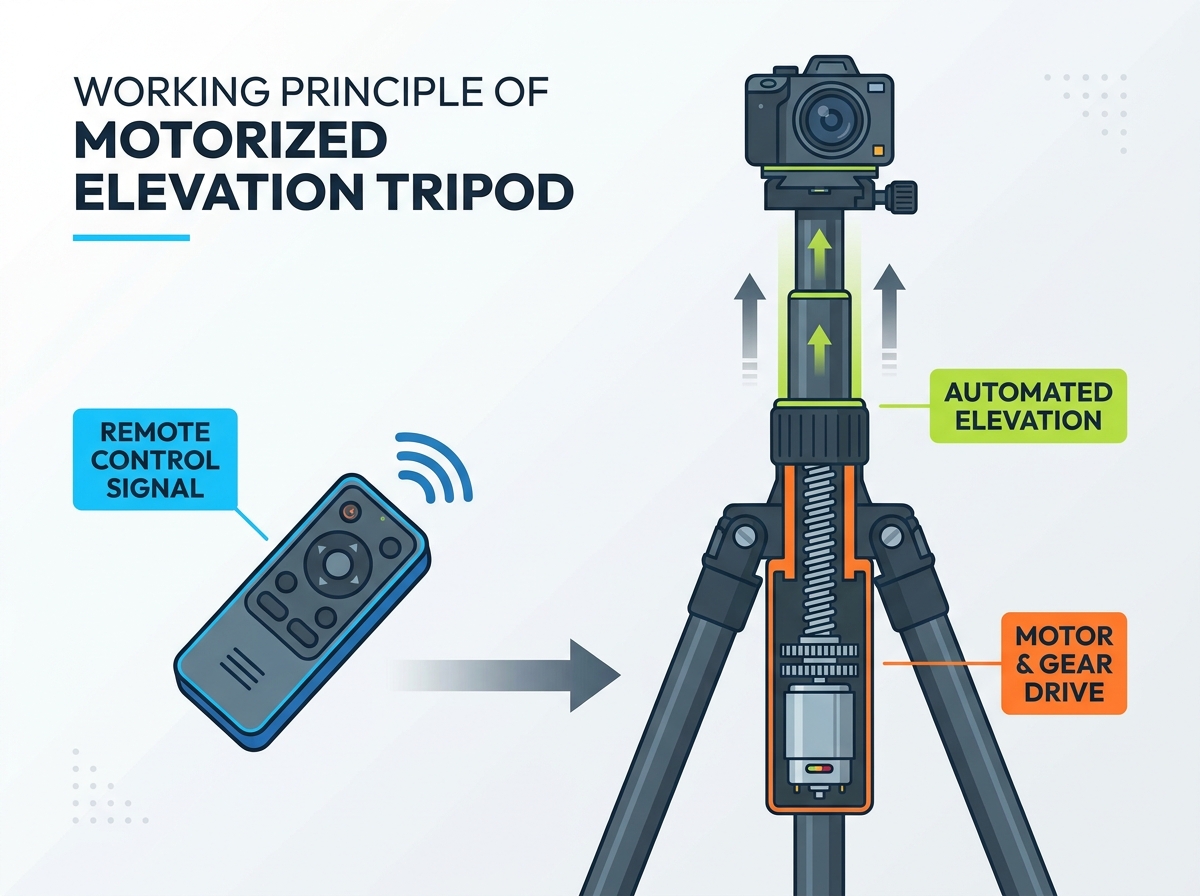

Un trépied d"élévation motorisé fonctionne comme un support d"instrument robuste équipé d"un moteur électrique et d"un mécanisme d"entraînement intégrés. Les ingénieurs ont conçu ces systèmes spécifiquement pour monter et descendre une colonne centrale portant un équipement technique lourd sans nécessiter d"effort physique de la part de l"opérateur. Vous les verrez généralement déployés sur des chantiers de construction à grande échelle, des projets d’inspection d’infrastructures et des laboratoires de métrologie industrielle où la précision n’est pas négociable.
Les trépieds standard à verrouillage par friction et à manivelle manuelle à crémaillère dépendent entièrement de la force physique de l"opérateur pour élever la charge utile. Cette approche manuelle introduit des vitesses de levage inégales, des mouvements saccadés et la menace constante de glissement de la colonne si le mécanisme de verrouillage tombe en panne ou est mal engagé. Les variantes motorisées déplacent cette charge de travail de la force physique de l"opérateur vers un couple contrôlé alimenté par batterie. Le moteur gère les tâches lourdes, permettant à l"arpenteur ou au technicien de se concentrer sur l"étalonnage des instruments et la collecte de données plutôt que de lutter avec un mât lourd.
Une organisation devrait envisager d"adopter cette technologie lorsque l"élévation manuelle entraîne des retards mesurables dans l"enregistrement de l"analyse. Si vos équipes de terrain souffrent de blessures répétitives après avoir déployé un scanner de 20 livres cinquante fois par jour, la mise à niveau matérielle est immédiatement logique. De plus, le fait d"opérer dans des environnements qui nécessitent des réglages d"élévation à distance, comme à proximité de matières dangereuses ou de bords instables, fait du levage automatisé une exigence de sécurité stricte plutôt qu"un luxe.
Fonctionnalité | Trépied à manivelle manuelle | Trépied d"élévation motorisé |
|---|---|---|
Mécanisme de levage | Manivelle physique / crémaillère | Moteur électromécanique / engrenage à vis sans fin |
Sécurité de la charge utile | S"appuie sur les verrous à friction et la poignée de l"opérateur | Les engrenages autobloquants empêchent le recul |
Vitesse d"élévation | Variable, dépend de la fatigue de l"opérateur | Ajustements millimétriques cohérents et contrôlés |
Opération à distance | Impossible | Pris en charge via Bluetooth, RF ou télécommande filaire |
Poids | Plus léger, très portable | Plus lourd à cause des batteries et des moteurs |
Le cœur de la capacité de levage repose sur des actionneurs linéaires, des moteurs pas à pas ou des moteurs à courant continu sans balais (BLDC). Ces composants génèrent la force de rotation à couple élevé nécessaire pour pousser de lourdes charges utiles verticalement contre la gravité. Les moteurs BLDC sont particulièrement courants dans les unités haut de gamme car ils offrent d"excellents rapports couple/poids et ne souffrent pas d"usure des balais au fil du temps.
Le système d"entraînement utilise une configuration à vis sans fin pour traduire la force de rotation du moteur en mouvement vertical de la colonne. Cette disposition spécifique des engrenages est intentionnelle. Les engrenages à vis sans fin empêchent intrinsèquement la colonne centrale de s"effondrer sous de lourdes charges. Même en cas de perte totale de puissance ou de panne de batterie, les dents de l"engrenage ne peuvent physiquement pas être entraînées vers l"arrière par le poids de la charge utile. Cette caractéristique anti-retour agit comme un verrouillage mécanique permanent et de sécurité.
Pour protéger les composants internes, les fabricants intègrent des fins de course physiques et optiques à l"intérieur du boîtier de la colonne. Ces commutateurs détectent lorsque le mât atteint son extension maximale ou sa rétraction complète. Une fois déclenchés, ils coupent instantanément l’alimentation du moteur. Cela empêche le système de s"étendre excessivement, de lier physiquement les engrenages ou de griller le moteur en essayant de dépasser ses limites mécaniques.
Le jeu mécanique dans les engrenages, connu sous le nom de jeu, présente un énorme défi technique pour la capture de la réalité. Si la colonne centrale vacille ne serait-ce que d"une fraction de millimètre, les données du nuage de points résultant souffriront de graves erreurs d"enregistrement. Les trépieds motorisés haut de gamme atténuent le jeu en utilisant des tolérances d"engrenage étroitement usinées et des systèmes de tension préchargés. Cela garantit que la charge utile du capteur reste parfaitement stable et rigide une fois élevée à la hauteur cible.
Les systèmes avancés intègrent des encodeurs rotatifs ou des échelles linéaires en verre pour fournir un retour en boucle fermée au contrôleur de moteur. L"encodeur lit en permanence la position physique du mât et renvoie ces données au tableau de commande. Cela permet au système d"entraînement de connaître à tout moment la hauteur exacte de la charge utile du capteur, permettant ainsi aux opérateurs de ramener le scanner à des élévations précises et reproductibles sur plusieurs jours d"enquête.
Les opérations sur le terrain exigent des solutions électriques robustes et fiables. Vous trouverez plusieurs configurations d"alimentation courantes en fonction du fabricant et du cas d"utilisation prévu :
Batteries lithium-ion (Li-ion) intégrées directement dans le châssis du trépied.
Batteries au lithium fer phosphate (LiFePO4), qui offrent une stabilité thermique supérieure et une durée de vie plus longue.
Alimentations externes 12 V/24 V CC connectées via des câbles robustes résistants aux intempéries.
Configurations à double batterie remplaçables à chaud qui permettent un fonctionnement continu sans mettre le système hors tension.
La chimie de la batterie dicte fortement ses performances par temps froid. À des températures inférieures à zéro, les cellules Li-ion standard subissent une chute de tension et une perte de capacité importantes. Les géomètres travaillant dans des conditions hivernales doivent en tenir compte en conservant les batteries de rechange dans les cabines chaudes des véhicules ou en utilisant des boîtiers de batteries spécialisés à basse température.
Les méthodes de contrôle varient considérablement. Les modèles de base utilisent des commandes manuelles filaires ou des boutons intégrés sur la colonne elle-même. Les unités plus avancées disposent de télécommandes sans fil Bluetooth ou RF, permettant à l"opérateur de s"éloigner du trépied pendant l"élévation. Certains systèmes proposent même une intégration logicielle API/SDK, permettant aux collecteurs de données externes ou aux logiciels de tablette d"envoyer des commandes d"élévation directes au trépied.
La colonne centrale motorisée doit interagir parfaitement avec les pieds du trépied pour maintenir la rigidité structurelle. Des entretoises robustes, des renforts à deux pieds et des pieds à pointes agressifs fixent le système au sol. Plus l"écartement des jambes est large, plus le centre de gravité est bas, ce qui est essentiel lorsqu"un scanner lourd est élevé à trois mètres dans les airs.
Les moteurs génèrent intrinsèquement des vibrations. Pour éviter que ces harmoniques ne gâchent la capture de données sensibles, les ingénieurs utilisent des matériaux d"amortissement spécifiques. Les tissages en fibre de carbone dans les tubes des jambes et les coupleurs élastomères spécialisés entre le support moteur et la plaque de charge utile absorbent les vibrations à haute fréquence. Le système est conçu pour se stabiliser complètement quelques secondes après l"arrêt du moteur, garantissant ainsi une plate-forme parfaitement statique avant que le scanner laser ne commence sa rotation.
L"analyse d"infrastructures complexes telles que des ponts, des tunnels et des atriums à plusieurs étages nécessite des perspectives sous un angle élevé. Si vous installez un scanner au niveau des yeux standard, les poutres structurelles et les grilles de sol créeront des ombres de numérisation massives, empêchant le laser de capturer la géométrie derrière elles. L"élévation du scanner résout ce problème. Les trépieds motorisés permettent aux équipes de terrain d"atteindre rapidement ces points d"observation élevés, ce qui se traduit par des temps de configuration plus rapides par station de numérisation et une manipulation nettement plus sûre des scanners laser terrestres lourds (TLS).
Le déploiement de scanners à l’envers dans des coffres-forts de services publics, des silos de stockage ou des puits miniers est un cas d’utilisation hautement spécialisé mais critique. Les opérateurs ne peuvent pas se tenir en toute sécurité dans ces espaces confinés. En utilisant un trépied motorisé configuré pour un fonctionnement inversé, les équipes peuvent abaisser en toute sécurité des capteurs coûteux dans le vide. Cette descente et cette remontée motorisées éliminent complètement le besoin d"exposer le personnel à des atmosphères dangereuses ou à des conditions de sol instables.
Les environnements de fabrication aérospatiale et automobile exigent une précision extrême. L"alignement des trackers laser, des bras industriels et des comparateurs optiques nécessite une ligne de vue exacte par rapport aux gabarits d"outillage. L"élévation manuelle provoque souvent des secousses ou des chocs qui perturbent l"étalonnage en usine. L"élévation motorisée atteint la hauteur exacte requise en douceur, empêchant les coordonnées spatiales de dériver et garantissant que l"équipement de métrologie reste parfaitement nivelé pendant le réglage.
Les déploiements temporaires sur le terrain pour les opérations de sécurité impliquent souvent de lourds réseaux de caméras PTZ (Pan-Tilt-Zoom), des antennes micro-ondes ou des capteurs acoustiques. Ces appareils doivent franchir les obstacles locaux pour établir une ligne de vue ou une liaison de communication propre. Les trépieds motorisés permettent un déploiement rapide et un réglage de la hauteur à distance. Les opérateurs peuvent lever le mât derrière un abri, évitant ainsi l"exposition à des lignes de visibilité dangereuses tout en établissant la grille de surveillance.
Les forces de l"ordre et les ingénieurs légistes doivent documenter rapidement les sites d"accidents, les scènes de crime ou les défaillances structurelles. La capture de la géométrie entière du site à partir de points de vue élevés garantit qu"aucune preuve n"est cachée derrière des véhicules ou des débris. Les numérisations à grand angle dégagées et réalisées rapidement réduisent les temps de fermeture des routes et minimisent la contamination des lieux. Le trépied motorisé permet à l"enquêteur d"élever le scanner, de capturer les données, de l"abaisser et de passer à la station suivante en une fraction du temps requis par les mâts manuels.
Comprendre les évaluations de charge utile est l’étape la plus critique de l’évaluation d’un système. La charge statique fait référence au poids maximum que le trépied peut supporter en toute sécurité lorsqu"il est stationnaire et verrouillé en place. La charge dynamique dicte le poids réel que l"ensemble moteur et engrenage peut activement soulever et abaisser sans caler le moteur ni dénuder les dents de l"engrenage.
Spécifiez toujours un trépied en fonction de sa capacité de charge dynamique. Vous devez calculer le poids total de votre configuration d’équipement la plus lourde. Cela inclut le scanner lui-même, les batteries intégrées, les adaptateurs à dégagement rapide, les bases de mise à niveau et les embases. Le trépied que vous avez choisi doit avoir une charge dynamique d"au moins 20 à 30 % supérieure à ce poids total pour garantir que le moteur ne lutte pas pendant le fonctionnement.
Les dimensions physiques du trépied dictent sa faisabilité logistique. Vous devez analyser le rapport entre la longueur de transport repliée et la hauteur opérationnelle maximale. Un trépied qui atteint quatre mètres est inutile s’il ne peut pas rentrer dans votre camion d’arpentage.
Considérez comment l"équipement se déplacera. Le trépied convient-il aux véhicules utilitaires standards ? Peut-il être emballé dans des caisses de transport protectrices pour le transport aérien ? Vous avez besoin d"un système qui se replie jusqu"à une taille gérable tout en offrant la longueur de course nécessaire pour franchir les obstacles sur le terrain.
Les matériaux utilisés dans la construction du trépied ont un impact direct sur son poids, sa durabilité et sa stabilité thermique. Vous devez adapter le matériel à votre environnement de terrain spécifique.
Matériel | Avantage principal | Meilleur cas d"utilisation |
|---|---|---|
Aluminium | Robuste, économique, hautement durable contre les impacts | Construction civile lourde, relevé extérieur quotidien |
Fibre de carbone | Excellent rapport résistance/poids, amortissement élevé des vibrations | Arpentage de l"arrière-pays, métrologie de haute précision |
Acier | Capacité de charge massive, rigidité extrême | Installations intérieures permanentes, surveillance industrielle |
Les coefficients de dilatation thermique sont également importants. Le métal se dilate et se contracte avec les fluctuations de température. Si vous effectuez une analyse de longue durée en plein soleil, un mât en aluminium peut se dilater légèrement, provoquant une dérive des données spatiales. La fibre de carbone présente une dilatation thermique minimale, ce qui la rend supérieure aux configurations de haute précision et de longue durée.
L"équipement de terrain devient mouillé, sale et maltraité. Évaluez l’importance des moteurs scellés, des boîtes de vitesses protégées et des connexions électriques résistantes aux intempéries. Vous devez rechercher des indices de protection (IP) spécifiques en fonction de vos conditions de travail.
Un indice IP54 offre une protection de base contre la poussière et les éclaboussures, adaptée à une utilisation générale en extérieur. Si vous travaillez sur des chantiers de construction poussiéreux, dans des mines souterraines humides ou dans des environnements humides, vous avez besoin d"un indice IP65 ou supérieur. Cela garantit que les engrenages internes et les enroulements du moteur sont protégés contre les jets d"eau et la pénétration de particules fines qui autrement détruiraient le mécanisme d"entraînement.
Votre scanner coûteux doit être solidement fixé au mât du trépied. Vérifiez que le trépied utilise des tailles de filetage standard, telles que le filetage standard 5/8" x 11. Vérifiez la disponibilité de plaques d"adaptation à dégagement rapide ou de matériel de montage spécialisé conçu pour votre instrumentation spécifique.
Un attelage sécurisé et antidérapant est obligatoire. Si la connexion entre le scanner et le mât présente du jeu, la force de rotation du scanner le fera vaciller, détruisant ainsi les données. Assurez-vous que la tête du trépied est compatible avec les embases d"arpentage standard pour un nivellement précis avant l"élévation.
Les trépieds motorisés sont intrinsèquement plus lourds que leurs homologues manuels. L"ajout d"enroulements de moteur en cuivre, de boîtes de vitesses en acier et de batteries au lithium denses ajoute une masse significative. Cela réduit la portabilité pour les scénarios de randonnée avec un seul opérateur. Cependant, ce poids supplémentaire augmente considérablement la résistance au vent et la stabilité de la base dans les zones à fort tirant d"eau, ancrant ainsi le système plus fermement au sol.
L’investissement initial d’un système motorisé est indéniablement élevé. Les acheteurs doivent calculer leur retour sur investissement de manière logique. Tenez compte de la réduction du temps passé à mettre à niveau et à élever à chaque station de numérisation. Multipliez ces minutes gagnées par le nombre de stations par jour, puis par le nombre de jours ouvrables dans une année. Ajoutez à cela l’atténuation financière consistant à éviter les réclamations pour accidents du travail liées au levage de charges lourdes. L’efficacité à long terme dépasse souvent le coût initial pour les équipes d’analyse de gros volumes.
La complexité de la maintenance augmente également. Les trépieds manuels nécessitent une lubrification sèche de base sur le support et un serrage occasionnel du verrou. Les trépieds motorisés introduisent la dégradation de la batterie, le nettoyage des contacts électriques, l"usure des intempéries et l"entretien éventuel du moteur dans le programme de maintenance de votre équipement. Vous devez être prêt à gérer ces composants électriques pour maintenir le système opérationnel.
Les pannes de courant sur le terrain restent le risque opérationnel le plus courant. Si la batterie s"épuise alors que le mât est complètement déployé, vous ne pouvez pas emballer votre équipement. Pour atténuer cela, assurez-vous que le modèle sélectionné dispose d"une commande manuelle mécanique. Cela prend généralement la forme d’une manivelle de secours ou d’un port à entraînement hexagonal acceptant une perceuse sans fil standard. Investissez toujours dans des batteries redondantes et remplaçables à chaud et gardez-les chargées dans le camion.
Les vibrations induites par le vent et la dérive du mât en extension maximale peuvent gravement compromettre les données des nuages de points. Un mât de trois mètres fait office de bras de levier par vent fort. Mettez en œuvre des procédures opérationnelles standard strictes pour vos équipes de terrain, en exigeant un temps d"installation de 10 à 15 secondes après tout réglage d"élévation avant de commencer l"analyse. Utilisez des kits de haubans spécialisés, des stabilisateurs lourds ou des poids de sacs de sable sur la base du trépied pour ancrer le système dans des environnements venteux.
Les erreurs de l"opérateur, les points de pincement et les renversements présentent des risques physiques. Assurez-vous que l’appareil dispose d’une détection automatique des surintensités et des limitations de couple. Ce dispositif de sécurité arrête instantanément le moteur en cas d"obstruction ou de pincement, évitant ainsi des blessures ou des dommages matériels. Formez vos équipes aux bons ratios d"écartement des jambes, au nivellement des stabilisateurs et à l"utilisation obligatoire de niveaux à bulles avant d"engager la colonne motorisée pour maintenir le centre de gravité.
Travailler dans des environnements dangereux comme les raffineries de pétrole, les usines chimiques ou les mines de charbon souterraines présente des risques d"explosion. Les moteurs électriques standards peuvent générer des étincelles microscopiques. Vérifiez si le trépied motorisé possède les certifications de sécurité intrinsèque ATEX, IECEx ou Classe I, Div 1/2. Ces certifications garantissent que les composants électriques sont scellés et n’enflammeront pas de poussières ou de gaz combustibles dans l’atmosphère.
Un trépied d"élévation motorisé sert de mise à niveau d"infrastructure critique pour les équipes gérant de lourdes charges utiles de capture de réalité, exécutant des volumes d"analyse quotidiens élevés ou menant des opérations nécessitant des lignes de vue élevées. Bien qu’ils ne soient pas nécessaires pour les tâches de topographie légères et de base, les gains de sécurité et d’efficacité liés à la numérisation laser 3D lourde sont indéniables.
Vérifiez le poids dynamique exact de vos configurations actuelles de scanner, de batteries et d"embase pour établir vos besoins de charge de base.
Passez en revue les indices IP de vos trépieds présélectionnés par rapport aux environnements les plus difficiles dans lesquels vos équipes de terrain opèrent.
Disqualifier tout modèle motorisé dépourvu de commande manuelle mécanique pour la rétraction d"urgence.
Contactez votre revendeur d'équipement pour nous contacter et demander une démonstration physique sur le terrain pour tester la douceur du moteur et les arrêts de sécurité dans des conditions réelles.
R : Oui, la plupart des modèles de qualité professionnelle incluent une commande manuelle mécanique. Cela implique généralement une manivelle de secours ou un port spécifique conçu pour une clé hexagonale ou une perceuse sans fil. Cette sécurité intégrée permet aux équipes de terrain d"abaisser ou de relever l"équipement en toute sécurité et de ranger le site même en cas de panne électrique complète.
R : La capacité de charge statique fait référence au poids maximum que le trépied peut supporter en toute sécurité une fois le mât verrouillé en place et stationnaire. La capacité de charge dynamique est le poids maximum que l"ensemble moteur-engrenage interne peut soulever et abaisser en toute sécurité pendant un mouvement actif sans caler ni causer de dommages mécaniques.
R : Seuls les modèles spécialisés conçus spécifiquement pour un fonctionnement inversé doivent être utilisés à l"envers. Ces unités sont dotées de verrouillages structurels, de configurations d"engrenages inversés et de systèmes de rétention de sécurité dédiés pour empêcher la charge utile de se détacher. Vérifiez toujours les spécifications du fabricant pour une approbation inversée avant de déployer l"équipement dans un puits.
R : Le moteur crée des vibrations à haute fréquence pendant le mouvement réel du mât. Cependant, le trépied est conçu pour être complètement statique pendant le scan lui-même. Les modèles de haute qualité utilisent des matériaux amortisseurs de vibrations et des verrous mécaniques rigides pour garantir une stabilité absolue et une résonance harmonique nulle une fois la hauteur cible atteinte.
R : Les températures froides réduisent considérablement la capacité de la batterie au lithium et peuvent épaissir la graisse interne des engrenages, entraînant une résistance mécanique plus élevée du moteur. Les modèles haut de gamme atténuent ce problème en utilisant des lubrifiants synthétiques à basse température et des produits chimiques de batterie spécialisés conçus pour maintenir la tension et les performances dans des conditions de gel.
