La topographie moderne repose en grande partie sur des scanners laser 3D de haute précision et des stations totales robotisées. Ces instruments avancés exigent une stabilité absolue sur les chantiers actifs. Le temps de configuration, la contrainte physique et la précision au millimètre près dictent directement la rentabilité quotidienne du projet. Les réglages répétitifs de la hauteur introduisent d’énormes frictions opérationnelles. Les géomètres sont confrontés à la fatigue physique, à la perte de temps, à la dérive des colonnes et aux risques de micro-vibrations lorsqu"ils lancent manuellement de lourdes charges utiles jusqu"à l"élévation maximale.

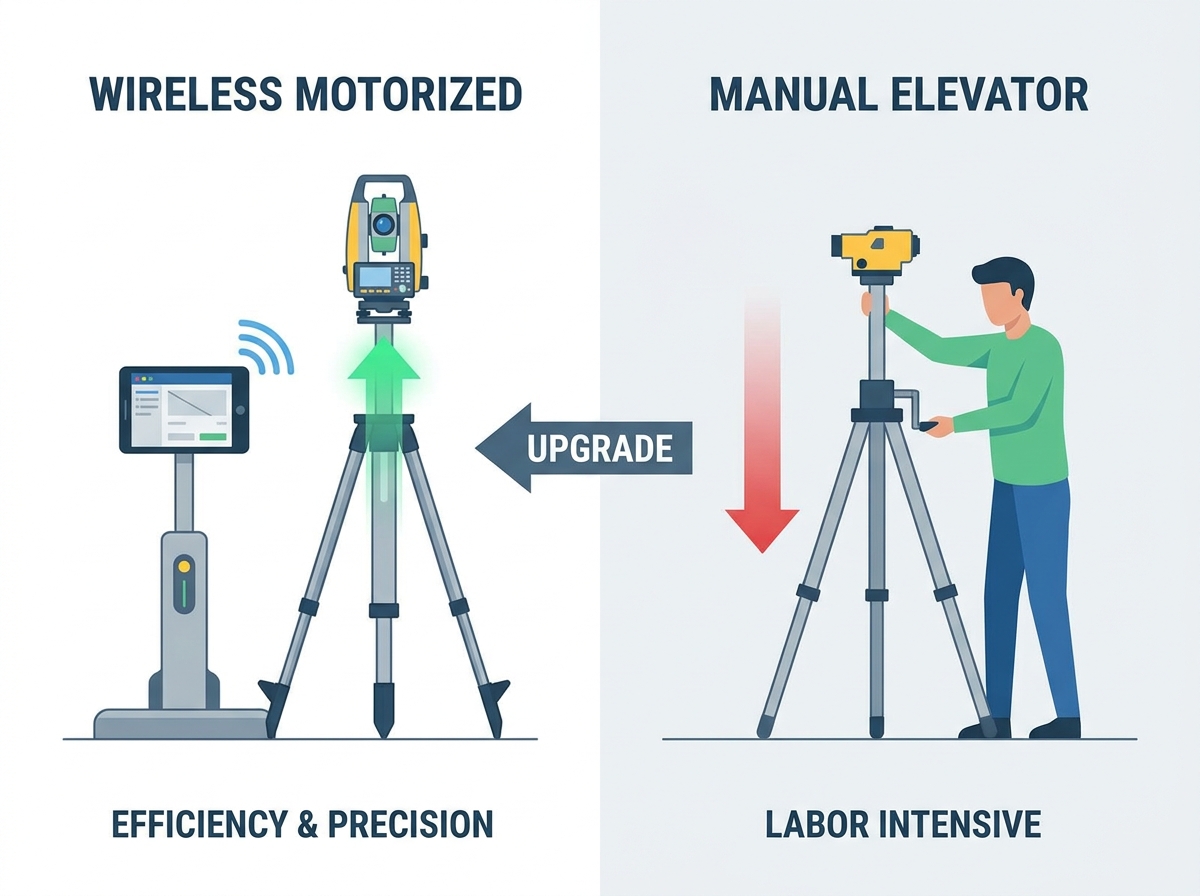

L’évaluation des trépieds d’ascenseur manuels traditionnels par rapport aux solutions motorisées émergentes nécessite un cadre pratique. Les exigences sur le terrain, les profils de sécurité et l"efficacité opérationnelle déterminent quel système correspond à vos projets spécifiques. Ce guide compare les systèmes manuels et motorisés pour vous aider à optimiser vos flux de travail de topographie et à protéger vos investissements matériels.
Vitesse du flux de travail : les trépieds motorisés réduisent considérablement les temps de configuration et d"ajustement par station, générant ainsi les gains de productivité les plus élevés pour les projets à volume élevé et multi-installations (par exemple, cartographie mobile intérieure, vérification BIM et tunneling).
Charge utile, précision et stabilité : les trépieds manuels offrent un levage fiable et sans batterie pour les environnements distants, mais présentent des risques de vibrations physiques et des erreurs de verrouillage manuel. Les systèmes motorisés éliminent le contact de l’opérateur lors des réglages de hauteur, préservant ainsi l’étalonnage de l’instrument.
Sécurité et ergonomie : l"intégration d"un trépied d"élévation motorisé sans fil minimise les microtraumatismes répétés (RSI) et la tension à l"épaule associée au levage d"équipements lourds au-dessus du niveau des épaules.
Les trépieds d"élévation constituent la base essentielle de la collecte de données spatiales. Les exigences de base comprennent la rigidité en torsion, la résistance aux charges de vent, la stabilité à la dilatation thermique, la capacité de charge utile et la résilience environnementale. Un trépied doit tenir parfaitement sa position. Tout mouvement compromet l’ensemble des données. Les géomètres dépendent de ces structures pour maintenir un niveau absolu sur différents terrains, du gravier meuble sur les projets routiers au béton lisse dans les gratte-ciel commerciaux.
La transition des niveaux optiques légers vers des scanners laser 3D lourds et sensibles a complètement modifié les exigences en matière d"équipement. La colonne d"ascenseur est désormais un point critique de défaillance physique potentielle. L"usure mécanique ou le bruit des données induit par les vibrations a un impact direct sur la qualité de la numérisation. Les scanners lourds exercent une immense force vers le bas sur le châssis du trépied. Ce poids exacerbe les faiblesses structurelles de la colonne ou des mécanismes de verrouillage.
Choisir entre les systèmes manuels et motorisés est une décision stratégique. Cela a un impact sur la précision des données, la fatigue de l’équipage, la longévité des instruments et le volume d’analyse quotidien. La préférence ergonomique n’est qu’un facteur parmi d’autres. Le bon trépied protège votre investissement principal en instrument. Cela garantit également que les équipes sur le terrain maintiennent un rythme constant tout au long des longues périodes de travail sans compromettre la qualité de la configuration.
Prenons l"exemple de la routine quotidienne d"une équipe de terrain qui cartographie un bâtiment commercial à plusieurs étages. Ils peuvent effectuer cinquante à quatre-vingts configurations en une seule équipe. Chaque configuration nécessite la mise à niveau du trépied, le montage du scanner, le levage de la colonne pour franchir les obstacles et son verrouillage. Si la colonne du trépied dérive ne serait-ce que d"une fraction de millimètre pendant le scan, le nuage de points résultant contiendra des erreurs. Ces erreurs s"aggravent lors du processus d"inscription au bureau. Vous finissez par passer des heures à corriger des données qui auraient dû être parfaites dès le départ.
Nous le constatons constamment sur les chantiers de construction actifs. Les machines lourdes provoquent des vibrations au sol. Les charges de vent poussent contre le corps du scanner. Le trépied doit absorber et atténuer ces forces. Une colonne centrale faible agit comme un diapason, amplifiant les vibrations directement dans le compensateur du scanner. C’est pourquoi la conception mécanique du mécanisme d’élévation est si importante.
Les trépieds manuels robustes reposent sur des mécanismes standard à crémaillère, à vis sans fin ou à manivelle à engrenages. Ces architectures mécaniques fournissent une puissance de levage simple. L"opérateur tourne une manivelle qui engage une piste d"engrenage le long de la colonne centrale. Cette action physique traduit la force de rotation en portance verticale. Des pinces à friction ou des colliers de verrouillage fixent ensuite la colonne à la hauteur souhaitée.
Les trépieds manuels offrent des avantages opérationnels distincts. Ils ne nécessitent aucune dépendance aux sources d’énergie. Cela garantit une disponibilité illimitée sur le terrain lors d’enquêtes en milieu sauvage à distance sur plusieurs jours. Ils tolèrent des températures extrêmes sans batterie ni dégradation électronique. La conception mécanique familière garantit une maintenance simple sur le terrain. Les équipes peuvent souvent nettoyer ou graisser les engrenages directement sur place si nécessaire.
Cependant, les systèmes manuels présentent des limitations opérationnelles et des modes de défaillance notables. Les opérateurs subissent des efforts physiques lorsqu"ils soulèvent à plusieurs reprises des scanners lourds à des hauteurs supérieures à trois mètres. Un jeu mécanique, un dénudage des racks ou un glissement des colonnes peuvent se produire au fil du temps sous de lourdes charges. Le verrouillage et le déverrouillage des pinces à friction manuelles risquent d"introduire des décalages de colonnes ou des micro-vibrations. Des vitesses de réglage plus lentes aggravent la perte de temps cumulée sur des dizaines de configurations quotidiennes.
Décomposons les réalités mécaniques du démarrage manuel. Lorsque vous tournez cette poignée, vous appliquez une force latérale au trépied. Même si vous essayez d’être doux, vous poussez et tirez contre les jambes. Sur un sol mou, cela peut enfoncer les pointes du trépied plus profondément dans le sol, perturbant ainsi votre niveau. Vous devez ensuite remettre l"instrument à niveau avant de numériser. Cela ajoute des minutes à chaque configuration.
De plus, les pistes d"engrenage sur les trépieds manuels sont exposées. Si vous travaillez dans des environnements poussiéreux, le sable et les graviers adhèrent à la graisse des engrenages. Cela crée une pâte abrasive qui use le métal avec le temps. Finalement, les vitesses commencent à glisser. Vous pouvez soulever le scanner, verrouiller la pince et regarder la colonne glisser lentement de quelques millimètres sous le poids de l"instrument. Cette dérive ruine l"enregistrement du scan.
Les systèmes motorisés remplacent les manivelles par des actionneurs linéaires internes. Ceux-ci utilisent soit une mécanique à vis à billes, soit une mécanique à vis trapézoïdale. L"architecture comprend des boîtiers de batteries, un blindage du moteur électrique et des modules de télécommande RF ou Bluetooth. Cette conception modifie complètement la façon dont les géomètres interagissent avec leur équipement. Vous gérez l’élévation via une interface numérique plutôt que par la force physique.
Les avantages opérationnels améliorent directement l’efficacité sur le terrain. Un véritable réglage mains libres permet à l"arpenteur de changer de hauteur tout en surveillant le flux en direct du scanner. Vous garantissez une ligne de vue optimale sans toucher physiquement la colonne. Une accélération verticale douce et continue élimine les secousses manuelles. Cela protège les miroirs internes délicats et les compensateurs des scanners coûteux. Le suivi avancé de la hauteur intègre des encodeurs numériques pour des pas de hauteur précis et reproductibles. Ce système atténue également les risques ergonomiques en éliminant le démarrage en hauteur.
L'intégration d'un trépied d'élévation motorisé sans fil introduit des limitations spécifiques. Vous dépendez strictement de la durée de vie de la batterie et de la logistique de charge. Les performances chimiques de la batterie diminuent par temps froid. Les composants électroniques exposés, les télécommandes et les joints d’actionneur sont vulnérables à une humidité extrême, à la poussière ou à un impact physique. Les équipes sur le terrain doivent gérer soigneusement les réserves de puissance pour éviter les temps d'arrêt.
L’aspect mains libres change tout le flux de travail. Imaginez une installation sur un point de contrôle. Vous mettez le trépied à niveau, montez le scanner et reculez. Vous sortez votre tablette pour vous connecter au scanner. Vous remarquez une poutre en acier bloquant une partie de votre fenêtre de numérisation. Au lieu de revenir au trépied, de déverrouiller la colonne, de la monter, de la verrouiller et de vérifier à nouveau votre niveau, il vous suffit d"appuyer sur un bouton de votre télécommande. Le scanner monte doucement. Vous regardez le flux en direct sur votre tablette jusqu"à ce que le faisceau soit écarté. Vous démarrez l"analyse immédiatement.
Ce flux de travail élimine l"interaction physique qui provoque des changements de niveau. L"actionneur linéaire assure un levage parfaitement vertical. Aucune force latérale n’est appliquée aux pieds du trépied. L"instrument reste parfaitement de niveau tout au long du changement d"élévation. C’est un énorme avantage pour un travail de haute précision.
Les mécanismes de verrouillage dictent la stabilité. Les pinces à friction manuelles dépendent de la force appliquée par l"utilisateur. Les actionneurs à vis motorisés fournissent une force d"auto-verrouillage statique. Ils résistent naturellement au recul sous de lourdes charges de gravité. Cet avantage mécanique garantit que la colonne reste parfaitement immobile une fois le moteur arrêté. Vous n"avez pas besoin d"appliquer des verrous physiques secondaires qui pourraient heurter l"instrument.
La rigidité en torsion affecte la stabilité de l"empreinte. Le démarrage manuel peut perturber la stabilité du trépied sur un sol meuble ou de l"asphalte. L"effort physique requis pour tourner la manivelle transfère la force latérale vers les jambes. Le réglage mains libres évite cette perturbation. Les rotations à grande vitesse du scanner laser exigent une résistance stricte au couple de lacet et de tangage. Les deux types de trépieds doivent réussir les tests de rotation standard, mais les unités motorisées éliminent les variables induites par l"homme lors de l"installation.
Nous pouvons comparer directement les caractéristiques de stabilité :
Fonctionnalité | Trépied élévateur manuel | Trépied d"élévation motorisé |
|---|---|---|
Mécanisme de verrouillage | Pince à friction ou collier de verrouillage (sujet au glissement) | Vis mère autobloquante (maintien statique) |
Introduction aux vibrations | Élevé lors du démarrage et du verrouillage | Zéro lors du réglage mains libres |
Perturbation de niveau | Fréquent en raison de la force de manivelle latérale | Rare en raison de l"actionnement linéaire vertical |
Risque de chute | Élevé si la pince tombe en panne ou si les bandes d"engrenages | Faible grâce à la conception mécanique des vis |
Les limites de levage varient considérablement d’un système à l’autre. La capacité de levage manuel du trépied est limitée par la force physique humaine et les rapports de démultiplication des manivelles. Soulever un scanner de 20 kg nécessite un effort considérable. Les trépieds motorisés utilisent des moteurs à courant continu à couple élevé. Ils soulèvent de lourdes charges sans effort. Cette puissance transforme la façon dont les équipes manipulent les équipements volumineux.
Les cycles de service continus sont importants pour les projets de haute intensité. Les actionneurs ont des limites thermiques. Le fait de soulever de lourdes charges à plusieurs reprises lors de projets de numérisation sur plusieurs étages génère de la chaleur. Les unités motorisées haut de gamme gèrent efficacement cette charge thermique. Les unités manuelles ne surchauffent pas, mais l"opérateur se fatiguera. L"évaluation du volume de levage quotidien attendu permet de déterminer quel système maintiendra des performances constantes.
Lorsque vous montez une station totale robotique lourde ou un scanner laser haut de gamme, vous faites face à un poids très lourd. Une manivelle manuelle vous oblige à combattre la gravité. Si votre main glisse de la manivelle, la colonne peut claquer, détruisant potentiellement un instrument très coûteux. Des systèmes motorisés contrôlent la descente avec autant de douceur que la montée. Le moteur agit comme un frein, garantissant que la charge utile ne chute jamais de manière incontrôlable.
La modélisation du workflow quantifie le décalage horaire par configuration. Considérons un scénario nécessitant cinquante analyses par jour. Les réglages manuels de la manivelle et les vérifications physiques du niveau prennent des minutes à chaque station. Une unité motorisée contrôlée directement depuis la tablette du scanner permet un gain de temps crucial. Ces minutes économisées s’accumulent rapidement sur une longue période de travail.
Un mouvement vertical précis simplifie l"enregistrement de cloud à cloud sans cible. Les algorithmes logiciels alignent mieux les nuages de points lorsque le scanner se déplace verticalement sans déplacement latéral ou rotationnel. Le démarrage manuel introduit souvent de légers changements. Le levage motorisé maintient l"axe vertical vrai. Cette précision réduit le temps de traitement au bureau.
Examinons une comparaison de flux de travail standard pour une seule configuration :
Flux de travail manuel : mettre à niveau le trépied, monter le scanner, déverrouiller la colonne, mettre la manivelle en hauteur, verrouiller la colonne, revérifier la bulle de niveau, ajuster les pieds si nécessaire, démarrer la numérisation. (Durée moyenne : 3-4 minutes)
Flux de travail motorisé : mettre à niveau le trépied, monter le scanner, reculer, utiliser la télécommande pour élever la colonne à la hauteur souhaitée, démarrer la numérisation. (Durée moyenne : 1-2 minutes)
Gagner deux minutes par configuration peut ne pas sembler beaucoup. Mais multipliez cela par cinquante configurations par jour. Vous gagnez plus d’une heure et demie de temps sur le terrain. Cela se traduit directement par davantage d’analyses par jour et par une réalisation plus rapide des projets.
La protection contre la pénétration (IP) dicte les calendriers de maintenance. Les engrenages manuels exposés et graissés attirent la poussière, le sable et la boue de béton. Ils nécessitent un nettoyage fréquent. Les unités motorisées sont dotées de boîtiers électroniques scellés. Ceux-ci portent généralement des indices IP54 à IP65. Ils résistent bien mieux à la contamination environnementale que les chenilles à engrenages ouverts.
La dilatation thermique affecte la dérive verticale. Les colonnes en fibre de carbone résistent mieux aux variations de température que l"aluminium. Cette stabilité est vitale lors de longues sessions de surveillance en extérieur. Les températures inférieures à zéro réduisent l’efficacité des batteries lithium-ion dans les unités motorisées. À l’inverse, le froid extrême raidit les lubrifiants des unités manuelles, les rendant plus difficiles à démarrer. Les deux systèmes nécessitent des stratégies d’hivernage spécifiques.
Si vous travaillez dans des travaux de construction lourds, votre équipement se couvre de poussière et de boue. Un trépied manuel vous oblige à essuyer constamment la piste d"engrenage. Si vous ne le faites pas, les engrenages se bloqueront. Un trépied motorisé entoure le mécanisme de levage à l"intérieur de la colonne. Les joints empêchent la saleté de pénétrer. Vous essuyez simplement l’extérieur de la colonne à la fin de la journée. Cela réduit les besoins d’entretien quotidien et prolonge la durée de vie du mécanisme de levage.
Les protocoles de gestion de l"énergie évitent les temps d"arrêt sur le terrain. Établissez des directives strictes pour vos équipages. Standardisez les plates-formes de batterie avec les équipements GPS ou GNSS existants lorsque cela est possible. Utilisez des chargeurs de véhicule à deux baies. Transportez des banques d"alimentation externes de grande capacité. Une logistique électrique appropriée garantit que le trépied motorisé fonctionne tout au long du quart de travail sans interruption.
L’adoption sur le terrain nécessite des procédures opérationnelles standard. Les équipages peuvent résister aux nouvelles technologies. Les dommages physiques pendant le transport constituent un risque réel. Mettre en place des caisses de transport spécialisées. Utilisez des plaques de montage à dégagement rapide. Former les équipes au nettoyage et à la manipulation appropriés. Des SOP claires protègent l’équipement et garantissent une utilisation cohérente au sein des différentes équipes.
Les pannes électroniques dans les zones reculées présentent un risque important. Une panne d’actionneur ou une batterie à plat à des kilomètres d’un véhicule interrompt la production. Atténuez ce problème en sélectionnant des modèles motorisés dotés d’entraînements manuels. Les manivelles manuelles de secours offrent une sécurité intégrée cruciale. En cas de panne de courant, l"équipage peut toujours terminer l"enquête en utilisant les méthodes traditionnelles.
La formation est essentielle lors de l’introduction des trépieds motorisés. Les géomètres sont habitués à malmener leur équipement. Vous devez les entraîner à laisser le moteur faire le travail. Ils doivent comprendre les cycles de charge des batteries. Ils doivent savoir comment activer la commande manuelle si nécessaire. Une formation appropriée garantit que l’équipement est utilisé correctement et évite les dommages accidentels.
Le choix entre un trépied d"élévation manuel ou motorisé dépend des conditions sur le terrain, du volume d"installation quotidien, du poids de la charge utile, des exigences de précision et de la prise en charge électrique disponible.
Les trépieds d"ascenseur manuels restent pratiques pour les projets éloignés, les réglages de hauteur à basse fréquence et les environnements où la fiabilité de la batterie ou la durabilité électronique peuvent être un problème. Les systèmes motorisés sont mieux adaptés aux flux de travail de numérisation intensifs qui nécessitent des repositionnements fréquents, une manipulation de charges utiles lourdes et une perturbation minimale du niveau et de l"étalonnage de l"instrument. Leur mouvement vertical mains libres peut réduire la fatigue de l"opérateur, le temps de configuration, les vibrations et les erreurs d"enregistrement.
La décision doit donc tenir compte de l’efficacité totale du flux de travail plutôt que du seul prix de l’équipement. La capacité de charge utile, la rigidité structurelle, la protection de l"environnement, la gestion de la batterie, la capacité de commande manuelle et les exigences de maintenance doivent tous être évalués avant la sélection. Le meilleur système est celui qui maintient des mesures stables tout en prenant en charge des opérations sur le terrain sûres, reproductibles et productives.
R : Les plages de charge utile standard se situent généralement entre 10 kg et 25 kg. La capacité exacte dépend des spécifications internes de l"actionneur linéaire et du couple nominal du moteur. Vérifiez toujours la limite de charge maximale indiquée par le fabricant avant de monter des scanners laser 3D lourds.
R : La plupart des trépieds motorisés professionnels incluent des sécurités intégrées. Ils disposent souvent d"un entraînement manuel ou d"une manivelle de secours. Cela permet aux géomètres d"abaisser l"instrument en toute sécurité et de continuer à travailler manuellement jusqu"à ce qu"une batterie de remplacement soit installée.
R : Ils sont généralement résistants aux intempéries plutôt qu’entièrement étanches. La plupart des unités sont classées IP54 à IP65. Cela signifie qu’ils sont protégés contre la pénétration de poussière et les jets d’eau à basse pression venant de toutes les directions, ce qui les rend adaptés à la pluie mais pas à la submersion.
R : Non. Les trépieds d"arpentage professionnels utilisent des moteurs électriques blindés et des boîtiers électroniques isolés. Ils sont spécialement conçus pour fonctionner sous des équipements hautement sensibles sans introduire d"interférences électromagnétiques susceptibles de perturber les données des capteurs.
R : Les températures inférieures à zéro peuvent réduire considérablement l’efficacité des batteries lithium-ion, réduisant parfois leur capacité jusqu’à 50 %. Les géomètres atténuent ce problème en conservant les batteries de rechange dans des poches chaudes ou dans les cabines des véhicules jusqu"à ce qu"elles soient immédiatement nécessaires au fonctionnement.
R : Cela dépend du protocole d’appairage. Les télécommandes standard s"associent une à une via Bluetooth ou RF. Cependant, les systèmes avancés conçus pour des configurations de surveillance complexes peuvent mettre en réseau plusieurs trépieds sur un seul contrôleur ou une seule interface pour tablette.
R : Les modèles motorisés haut de gamme sont dotés d"encodeurs numériques intégrés qui fournissent des lectures exactes de la hauteur sur l"écran du contrôleur. Pour les modèles standard, les géomètres utilisent des rubans à mesurer manuels depuis le sol jusqu"à la marque de mesure désignée de l"instrument.
