Station de collimateur optique

Caractéristiques
Modèle:  OCS-360/6

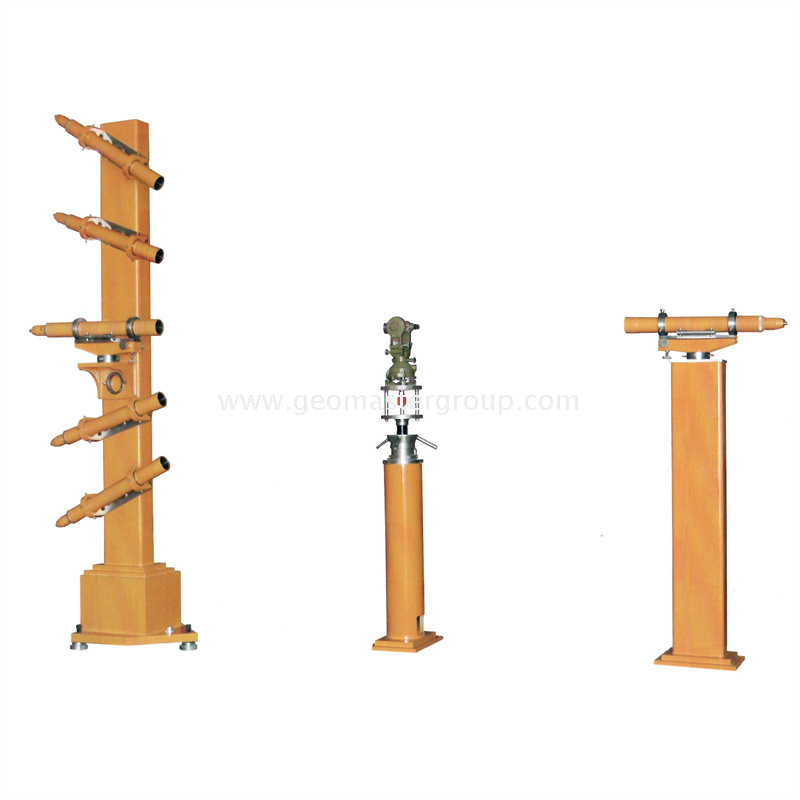

Ce convivial et très précis Station de collimateur, comprenant Système de collimateur à quintuple tubes QCS-5,  Système de collimateur de style sol à tube unique FCS-550 et Support d'ascenseur d'arpentage SES-1, est spécialement conçu fou l'étalonnage d'instruments d'arpentage comme les stations totales, les théodolites,  Niveaux automatiques, instruments optiques, etc.

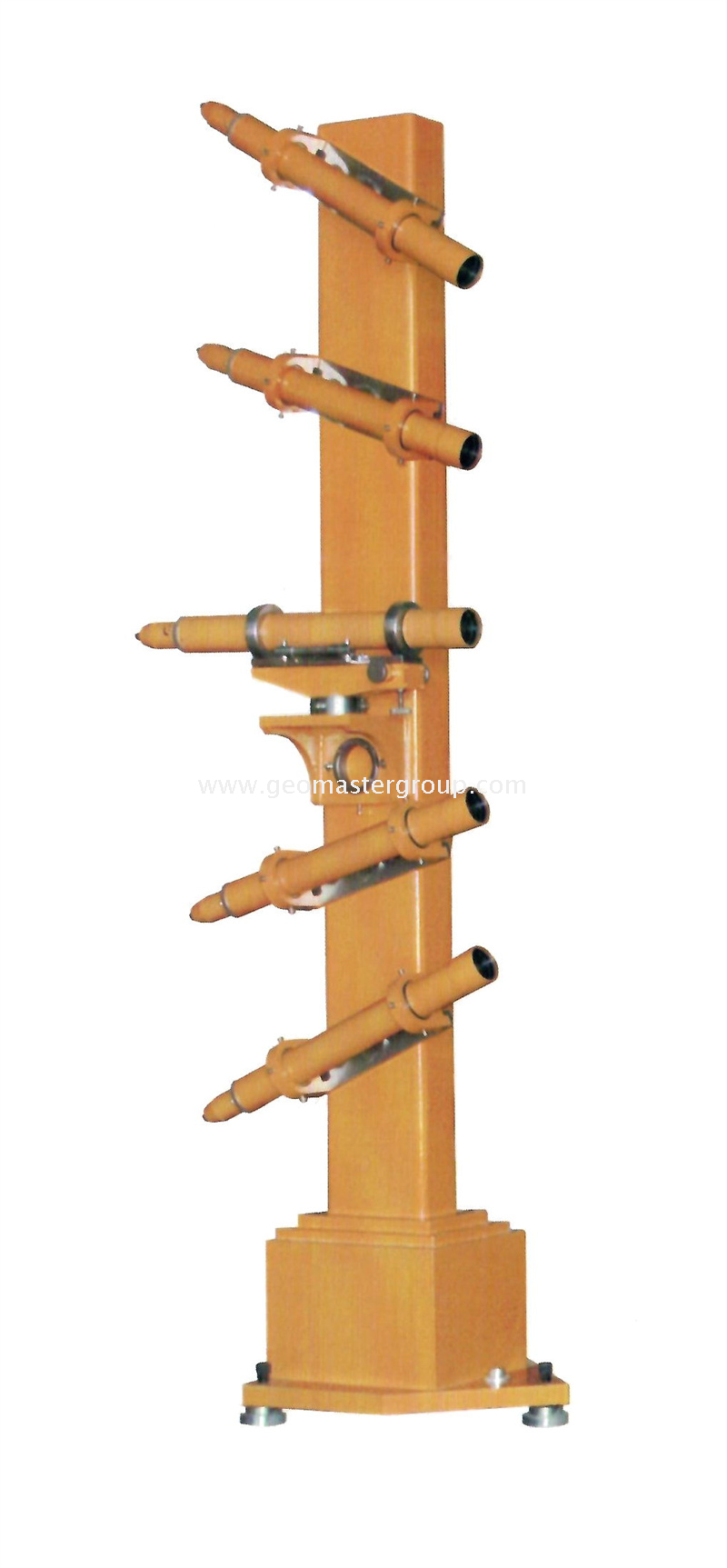

1.Quintuple-Système de collimateur à tubes QCS-5
1) Hauteur de support de colonne robuste monobloc : 2,25 à 2,30 m
2) Tubes optiques quintuples (vue de face) : tube d'élévation supérieure, tube d'élévation moyenne, Tube horizontal (tube collimateur, tube d'alignement), milieu Tube de dépression et tube de dépression inférieur
3)Angle  entre le tube d'élévation supérieure et le tube d'élévation moyenne: 15°±15'
4)Angle  entre le tube d'élévation moyenne et le tube horizontal: 15°±15'
5)Angle  entre le tube horizontal et le tube de dépression intermédiaire: 15°±15'
6)Angle  entre le tube de dépression du milieu et le tube de dépression inférieur: 15°±15'
7) Plage de réglage de l'horizontale  Tube: Cheveux horizontaux: ≦10'; Cheveux verticaux :  ≦10'
8)Alimentation : Saisir: CA220V; Sortir: CC3,0-4,5 V, 170-180 mW
9) Lumière Ssource :  froid  vert lumière  (réglage continu de la luminosité)
10)Plaque Niveau: 30'/2mm; Niveau circulaire : 8´/2mm
11) Distance de visualisation entre QCS-5 et SES-1 : 1,0 à 1,2 m

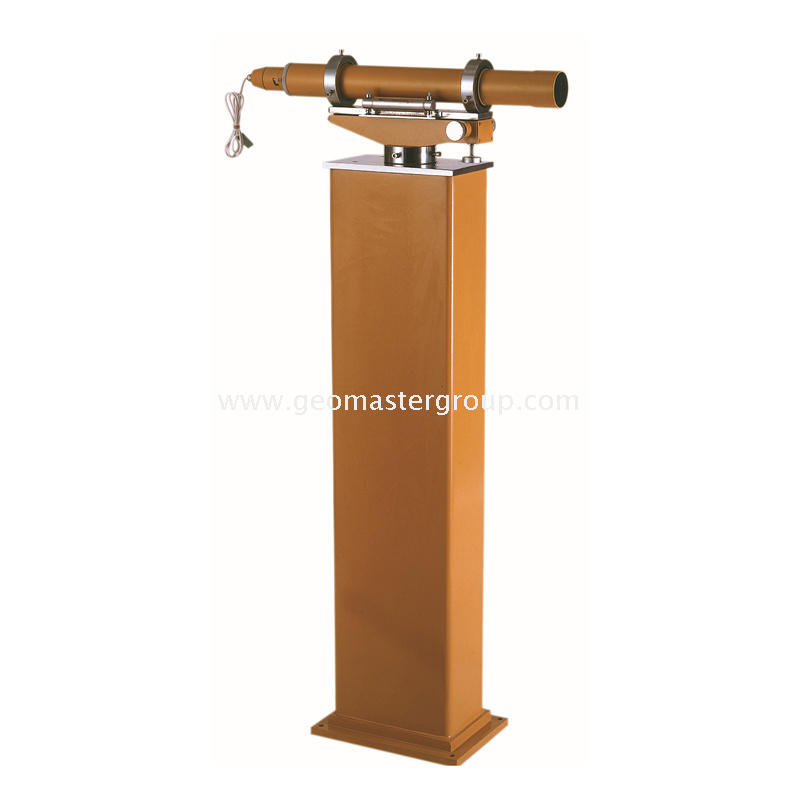

2. Système de collimateur de style sol à tube unique FCS-550
Comprenant un tube d'alignement (vue arrière) et Support de tubes  (Colonne)
1)Distance focale: 550mm
2)Ouverture efficace: 55mm
3)Longueur du tube: 535mm
4)Champ de vision: 2°30'
5) Grossissement de l'objectif : 0,4-0,5×
6)Résolution:  3'  (lecture estimée)
7)Réticule  Graduation: Min : 30'; Maximum : 10'
8) Distance de visualisation la plus courte: 2m  (~ ∞)
9)Plage de micro-ajustement : Cheveux horizontaux: ≦10'; Cheveux verticaux :  ≦10'
10)Plaque Niveau: 30'/2mm
11)Support de tubes  (Colonne)  Hauteur : 1000mm
12)Alimentation : Saisir: CA220V; Sortir: DC3,5-4,0 V, 170-180 mW
13) Lumière Ssource :  froid  vert lumière  (réglage continu de la luminosité)
14)Distance de visualisation entre FCS-550 et SES-1 : 1,0 à 1,2 m

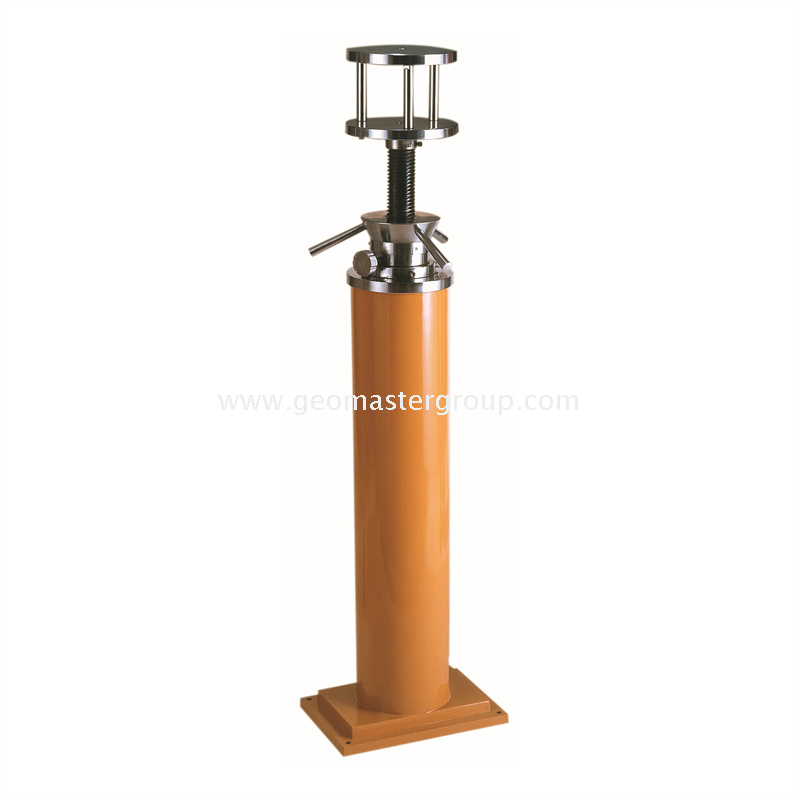

3. Support de collimateur optique OCS-1350
Portable et stable, spécialement conçu pour prendre en charge les instruments d'arpentage tels que les stations totales, les théodolites, les niveaux automatiques, les niveaux laser, etc.
1)Plage de hauteur : 1050-1350 mm
2)Hauteur de la colonne : 750 mm
3)Hauteur d'élévation : ≧260mm
4)Avec 5/8'  mâle Fil  adapté à tous les instruments d'arpentage actuels
5)Charger  Capacité:  ≦35kilos

Remarque : Toute amélioration serait sujette à changement sans préavis !!
