Station de collimateur optique

Caractéristiques
Modèle:  OCS-360/4

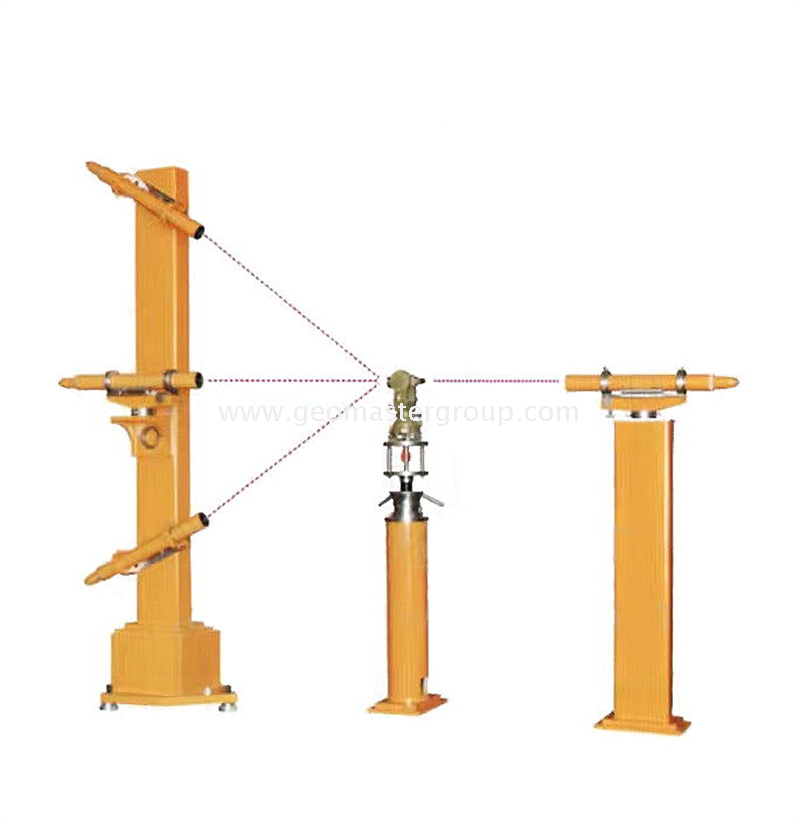

Ce convivial et très précis Station de collimateur, y compris Système de collimateur à trois tubes TCS-3,  Système de collimateur de type sol à tube unique FCS-550 et support d'ascenseur d'arpentage SES-1, est spécialement conçu fou calibrer des instruments d'arpentage comme des stations totales, des théodolites  Niveaux automatiques, Instruments optiques, etc.

1.Système de collimateur à trois tubes TCS-3
1)Hauteur de support de colonne monobloc : 2,25 à 2,30 m
2) Tubes optiques triples (vue de face) : tube d'élévation, tube de dépression et Tube horizontal (tube d'alignement)
3)Angle  entre le tube d'élévation et le tube horizontal: 30°±15'
4)Angle  entre le tube de dépression et le tube horizontal: 30°±15'
5) Plage de réglage de Tube d'élévation : Cheveux horizontaux : ≧60';Cheveux verticaux :  ≧60'
6)Réglage de la plage de dépression  Tube : Cheveux horizontaux : ≧60';Cheveux verticaux :  ≧60'
7) Plage de réglage de l'horizontale  Tube: Cheveux horizontaux: ≦dix'; Cheveux verticaux :  ≦dix'
8)Source de courant: Saisir: CA220V; Sortir: CC3.0-4.5v,170-180mW
9)Lumière Ssource :  froid  vert lumière  (réglage en continu de la luminosité)
dix)Plaque Niveau: 30'/2mm; Niveau circulaire : 8´/2mm
11)Distance de vue entre TCS-3 et SES-1 : 1,0-1,2 m

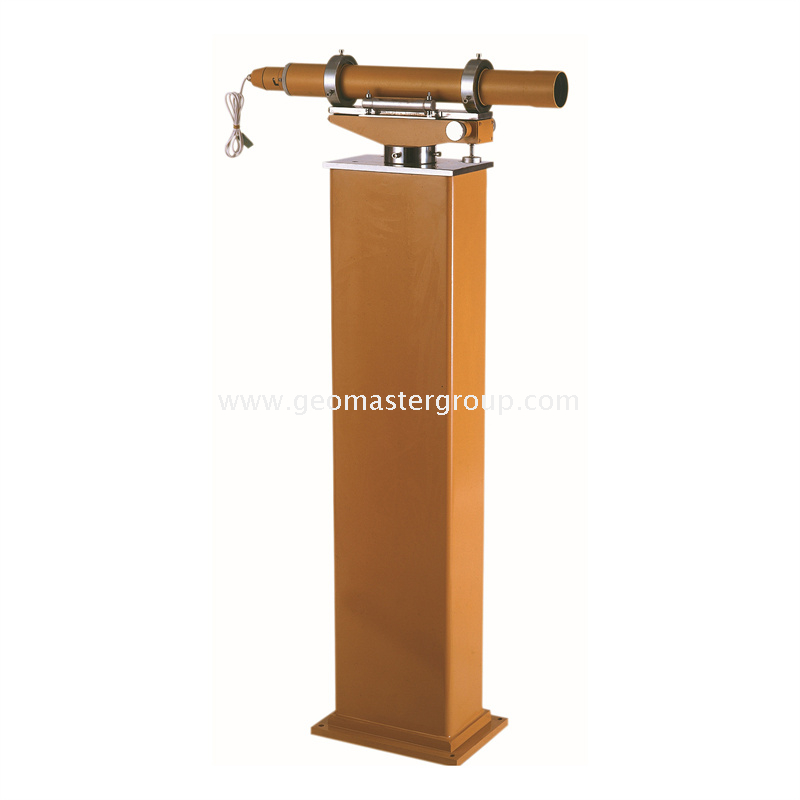

2.Système de collimateur de style sol à tube unique FCS-550
Y compris un tube d'alignement (vue arrière) et Support de tubes  (Colonne)
1)Distance focale: 550millimètre
2)Ouverture efficace: 55millimètre
3)Longueur du tube: 535millimètre
4)Champ de vision: 2°30'
5) Grossissement de l'objectif : 0,4-0,5×
6)Résolution:  3' (lecture estimée)
7)Réticule  L'obtention du diplôme: Min : 30';Maximum : 10'
8) Distance de visualisation la plus courte: 2m  (~ ∞)
9)Plage de micro-ajustement : Cheveux horizontaux: ≦dix'; Cheveux verticaux :  ≦dix'
dix)Plaque Niveau: 30'/2 mm
11)Support de tubes  (Colonne)  Hauteur : 1000mm
12)Source de courant: Saisir: CA220V; Sortir: DC3.5-4.0v,170-180mW
13)Lumière Ssource :  froid  vert lumière  (réglage en continu de la luminosité)
14)Distance de vue entre FCS-550 et SES-1 : 1,0-1,2 m

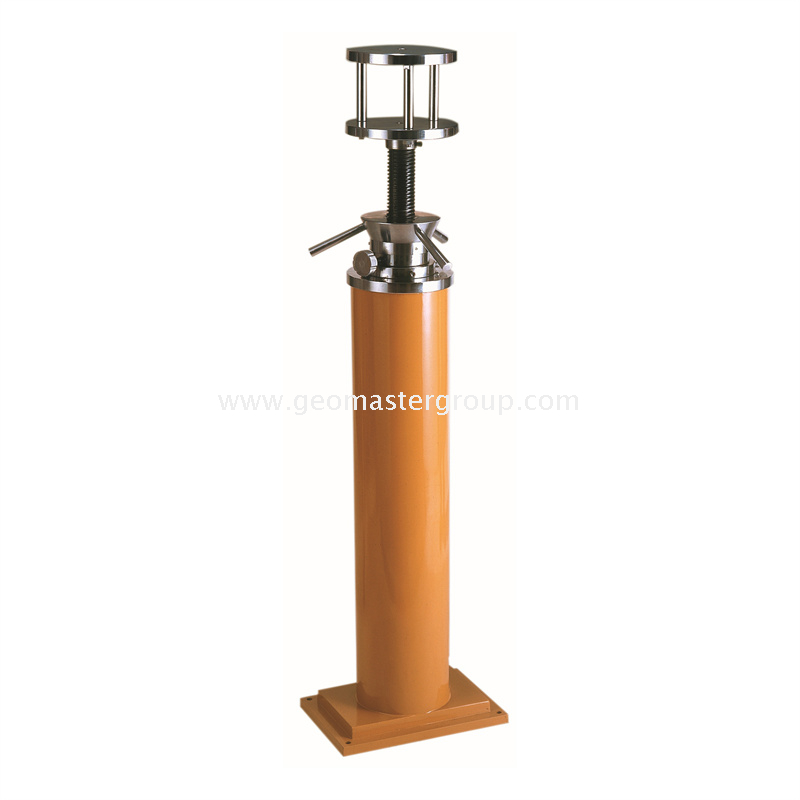

3. Support de collimateur optique OCS-1350
Portable et stable, spécialement conçu pour prendre en charge les instruments d'arpentage tels que les stations totales, les théodolites, les niveaux automatiques, les niveaux laser, etc.
1)Gamme de hauteur : 1050-1350mm
2)Hauteur de la colonne: 750mm
3)Hauteur d'élévation: ≧260millimètre
4)Avec 5/8'  homme Fil  adapté à tous présents Instruments d'arpentage
5)Charger  Capacité:  ≦35kg

Remarque : Toute amélioration serait sujette à changement sans préavis !!
